1 、實驗的目的：
⑴了解校準對機械使用壽命的影響；
⑵了解軸承、聯軸器的類型及其在動力傳輸系統中的應用；
⑶掌握軸的校準方法
⑷掌握軸承、聯軸器的安裝方法；
2、 實驗內容：
⑴測量軸的相關幾何尺寸；
⑵滾動軸承的安裝及校準；
⑶爪形聯軸器的安裝；
⑷使用直角尺和塞尺對相連的兩軸進行校準。
3 、實驗的儀器與設備
電機一臺、水平儀一個（長度為90mm）、直尺一把（20cm）、游標卡尺一把(0-150mm)、外徑千分尺（0-25mm）、直角尺、百分表一個(0.01mm/格)、磁性表座一個、、轉速表一個、塞尺、調整墊片等。

4 、實驗過程與步驟：

實驗1 軸的幾何尺寸測量

大致步驟：在這個實驗中，將測量軸的直徑和長度。在動力傳輸系統中，軸的尺寸決定了軸承、聯軸器和其他組件的尺寸。因此，準確的測量軸的尺寸是非常重要的。

1．    將軸面板1和軸面板2放置在工作臺上方的架子上
2．    從儲存柜里找到下列物品。
1）外徑千分尺（0-25mm）
2）卷尺
3．    執行下列步驟測量軸的直徑
A．   打開千分尺使之開口大于最大開口的一半；
B．   從軸面板中任取一根軸進行測量，將軸放在千分尺兩個測砧之間，如圖5所示；

C．逐漸合上千分尺（使用粗調旋紐）直到其活動測砧非常接近所測軸；

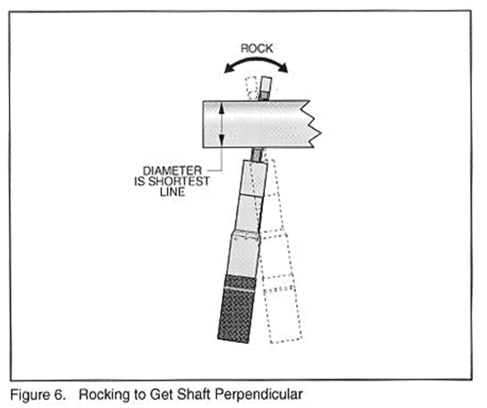

D．一邊順時針轉動微調旋紐，一邊如圖6那樣轉動千分尺，直到你感覺軸與測量線垂
直時停止轉動微調部分；

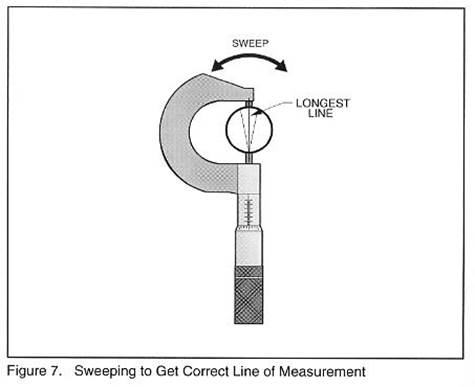

E．將千分尺如圖7轉動，這樣做是為了尋找最高點，也就是軸直徑的測量點；

F．   重復步驟D到E直到你確認軸已對準，便可進行測量；
G．  讀出軸的直徑并記錄；
4．   重復步驟3測量軸面板1和2上其他軸的直徑
5．   執行下列步驟測量軸的長度
A．  找到卷尺和軸；

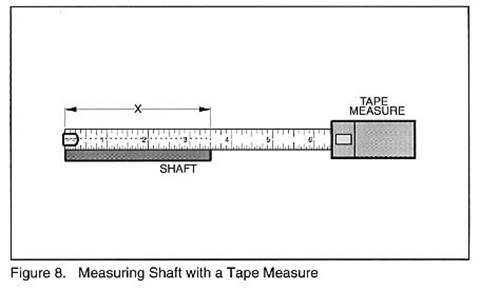

B．  讓卷尺鉤子鉤住軸的一端，如圖8所示；

C．將卷尺拉緊；

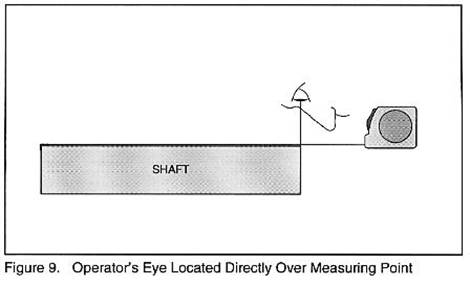

D．調整你的位置使得你能準確的讀取卷尺的刻度，如圖9所示；

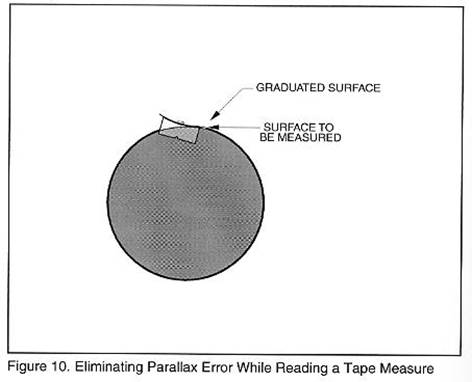

E．轉動卷尺使刻度尺與軸接觸上（如圖10所示），這樣做是為了避免平行度誤差；

F．讀數并記錄
6. 重復步驟5測量軸面板1、軸面板2上其余軸的長度
