軸的幾何尺寸測量

時間:2023-12-06 09:05:35

軸的幾何尺寸測量

大致步驟:在這個實驗中,將測量軸的直徑和長度。在動力傳輸系統中,軸的尺寸決定了軸承、聯軸器和其他組件的尺寸。因此,準確的測量軸的尺寸是非常重要的。

1.    將軸面板1和軸面板2放置在工作臺上方的架子上
2.    從儲存柜里找到下列物品。
1) 外徑千分尺(0-25mm)
2) 卷尺
3.    執行下列步驟測量軸的直徑
A.   打開千分尺使之開口大于最大開口的一半;
B.   從軸面板中任取一根軸進行測量,將軸放在千分尺兩個測砧之間,如圖5所示;

C.   逐漸合上千分尺(使用粗調旋紐)直到其活動測砧非常接近所測軸;

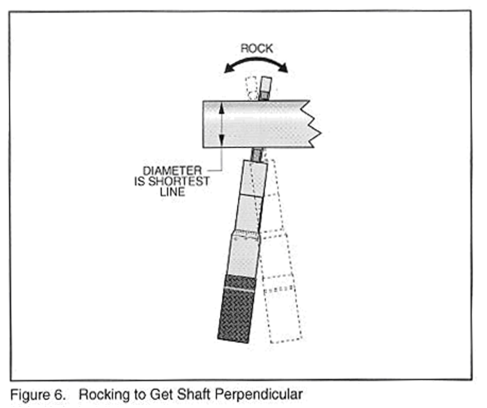

D.   一邊順時針轉動微調旋紐,一邊如圖6那樣轉動千分尺,直到你感覺軸與測量線垂
直時停止轉動微調部分;

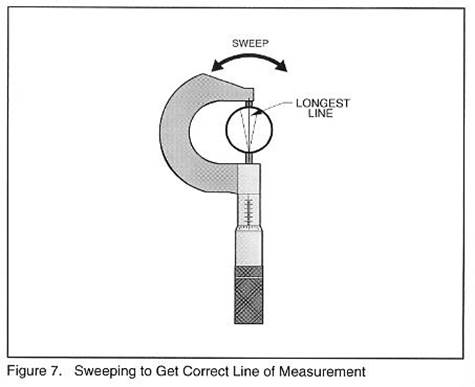

E.   將千分尺如圖7轉動,這樣做是為了尋找最高點,也就是軸直徑的測量點;

F.   重復步驟D到E直到你確認軸已對準,便可進行測量;
G.  讀出軸的直徑并記錄;
4.   重復步驟3測量軸面板1和2上其他軸的直徑
5.   執行下列步驟測量軸的長度
A.  找到卷尺和軸;

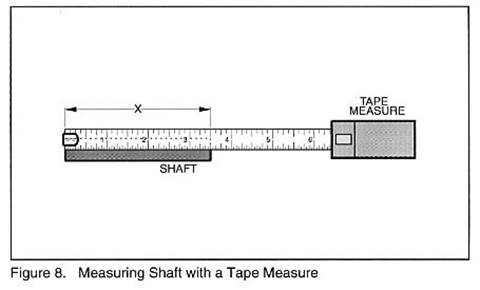

B.  讓卷尺鉤子鉤住軸的一端,如圖8所示;

C.  將卷尺拉緊;

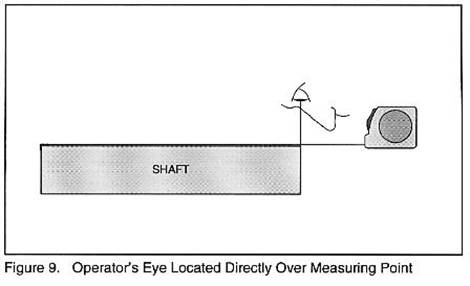

D.  調整你的位置使得你能準確的讀取卷尺的刻度,如圖9所示;

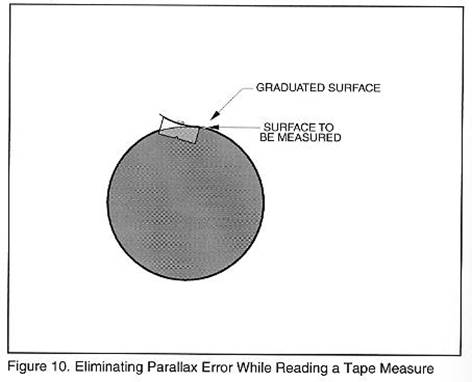

E.  轉動卷尺使刻度尺與軸接觸上(如圖10所示),這樣做是為了避免平行度誤差;

F.   讀數并記錄
6. 重復步驟5測量軸面板1、軸面板2上其余軸的長度
