用鍵裝配軸和輪轂

時間:2023-12-07 09:20:45

用鍵裝配軸和輪轂


大致步驟:在這個實驗中,你將裝配制動器輪轂到電機軸上,這是帶式制動器提供給電機的載荷。通過這個裝配過程將使你學會裝配鍵的基本步驟。你將會在以后的實驗中用到這些知識去裝配其他類型的輪轂,包括聯軸器的安裝。

1.   執行下列安全檢查;
● 佩戴防護眼鏡
● 穿著合身的衣服(不可穿較寬松的)
● 項鏈,手表,戒指、領帶等飾品必須摘下
● 將長發盤起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服,或?qū)㈤L袖挽起來
● 地面不可潮濕

2.   將電機控制箱的安全開關關閉;
3.   將軸面板1放在工作臺上方的架子上;
4.   裝配和校準大電機;(詳細步驟見實驗教程1中的技能5)

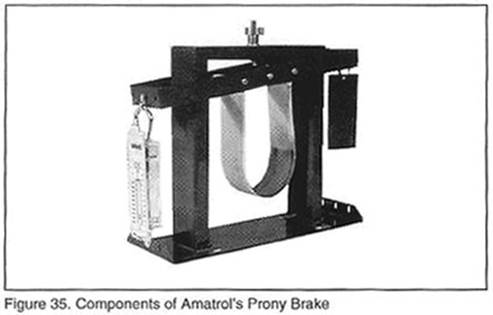

5.    安裝帶式制動器的組件,如圖35所示
這個組件包括制動器輪轂,加載單元,水瓶。水瓶的作用是當制動器對軸施加載荷時將水噴入制動器輪轂內使其降溫(因為帶式制動器加載時由于摩擦生熱會使輪轂溫度升高)。把制動器輪轂放在電機軸上。

6.執行下列步驟用鍵聯接將制動器輪轂裝配到電機軸上

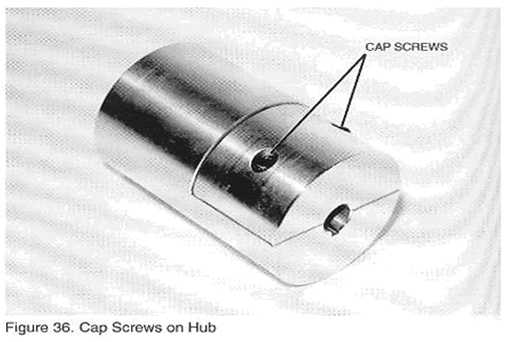

A.找到制動器輪轂(該輪轂是由兩個部件組合而成,用2個帽螺釘將兩部件聯接便組成了制動器輪轂);


B.用扳手?jǐn)Q松2個螺釘使得輪轂的兩部分能適當分離(使輪轂可穿過軸及鍵裝配在軸上);
C.用刷子清潔電機軸和輪轂上的鍵槽,使其上無灰塵和毛刺;
D.找到上個實驗中制作的25毫米的平鍵;
E.將鍵放入電機軸上的鍵槽中;
F.在鍵槽內搖動鍵檢查鍵是否松動,如果有松動,必須更換;
G.將鍵從電機軸上取出放入制動器輪轂的鍵槽內;
按步驟F檢查鍵與鍵槽是否相配,鍵應可以很輕松的放入鍵槽內且在鍵槽內沒有松
動,如不合適應更換。

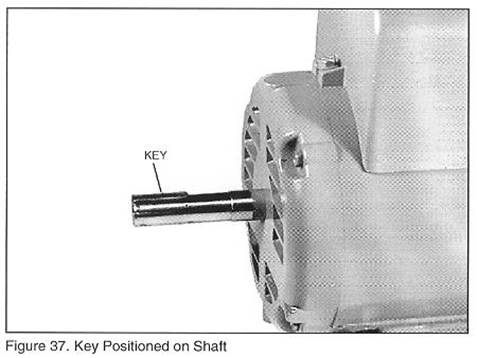

H.將鍵從制動器輪轂的鍵槽內取出,重新放入電機軸上的鍵槽內,將之放置與軸的末端平齊的位置,如圖37所示

I.拿起制動器輪轂,將它的鍵槽與電機軸上的鍵對準,以便鍵的伸出端正好可裝入輪轂的鍵槽內;

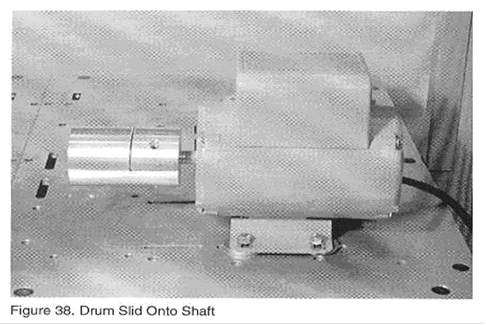

J.將制動器輪轂裝上電機軸,使輪轂達到階梯軸的末端;
輪轂的安裝應該不借用任何工具,如果不是這樣,請將其拆下,檢查各部件的尺寸是否正確。

K.固緊制動器輪轂上的2個螺釘。

7.拉動制動器輪轂查看其是否與軸可靠連接
8.保留現有的裝配,在下個實驗中,會用到現有裝配。
