滾動軸承的安裝及校準

時間:2023-12-08 08:59:43

滾動軸承的安裝及校準


大致步驟:在這個實驗中, 將安裝2個滾動軸承并在兩個軸承間裝上一根軸。并校準軸和軸承。

1.   執行下列安全檢查
● 佩戴防護眼鏡
● 穿著合身的衣服(不可穿較寬松的)
● 項鏈,手表,戒指、領帶等飾品必須摘下
● 將長發盤起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服,或?qū)㈤L袖挽起來
● 地面不可潮濕

2.   將關閉安全開關
3.   將軸面板1放置在工作臺上方的架子上
4.   執行下列步驟裝配滾動軸承
A.  從軸面板1上將4個軸承支架拿下,支架用于將軸承提高到裝配所需的高度;
B.  將四個軸承支架在工作臺表面,如圖26所示;
軸、軸承與支架連接應如圖上所示位置安裝在工作臺上

C.   從軸面板1上拿下2個滾動軸承;

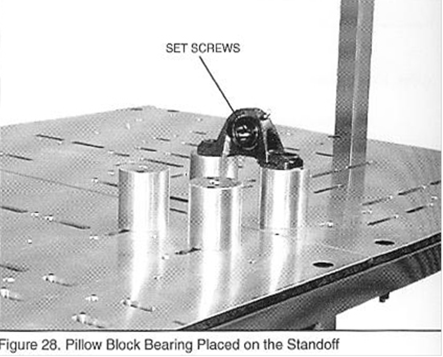

D.   將1個滾動軸承放置在其中2個支架上,如圖28所示;
放置軸承時注意讓其帶有緊定螺釘?shù)囊幻娉蛄硪粚χ渭?/span>

E.   找到4個M10的六角頭螺栓及其與之配套的平墊圈、彈簧墊圈和螺母;

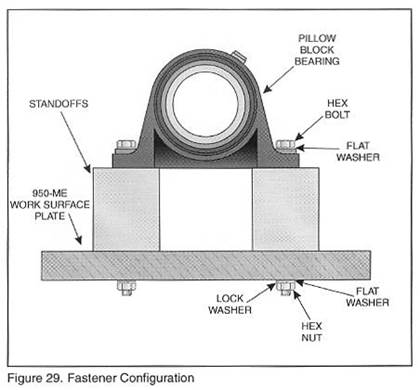

F.    將軸承固定在支架上面(固定方法:將2個M10螺栓穿過軸承、軸承支架與安裝
表面,并使用平墊圈、彈簧墊圈和螺母固定),較松的擰上螺母就可以,不要擰緊。如圖29所示;
注意:平墊圈應該與安裝表面連接(平墊圈作用:保護安裝表面不受損壞),而彈簧墊
圈應與螺母連接(彈簧墊圈作用:防止螺母松動)。

G.   將第二個滾動軸承放置在另外兩個支架上;
H.   固緊第二個滾動軸承,不要擰緊(方法如步驟F)。
5.    執行下列步驟把軸裝配到兩個滾動軸承之間:
A.   在軸面板1上拿下1根長度為305mm的軸;

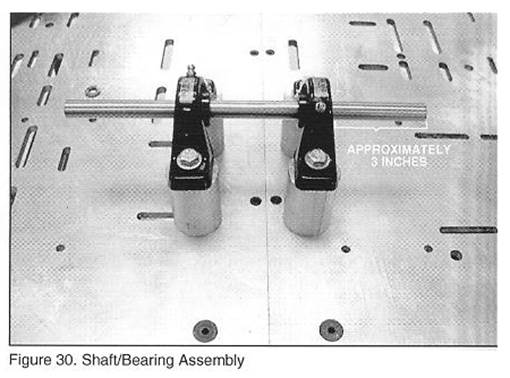

B.   將軸從兩個軸承間穿過,如圖30所示;
C.   調整軸的位置,使其從靠近工作臺邊緣一端軸承的伸出長度大約為76mm,如圖
30所示;
注意:這些軸承都可以自我校正,也就是說滾動軸承可以在軸承座里移動。如果有必要,
利用軸使軸承在軸承座中伸直。

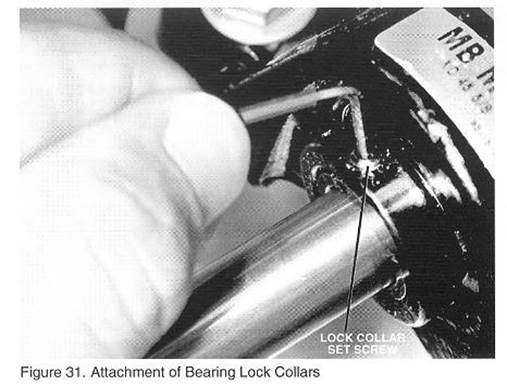

D.    擰緊每個軸承上的緊定螺釘,將軸承固定在軸上,防止其滑動,如圖所示

E.  擰緊滾動軸承的裝配螺栓;
擰緊方法:需同時用2個扳手,其中一個用來擰住螺栓上面的六角頭,另一個用于擰
緊下面螺母
F.    用手轉動軸觀察其是否能自由轉動,如不能,松開固定螺栓重新調整滾動軸承的位置。
6.   執行下列步驟校準軸:

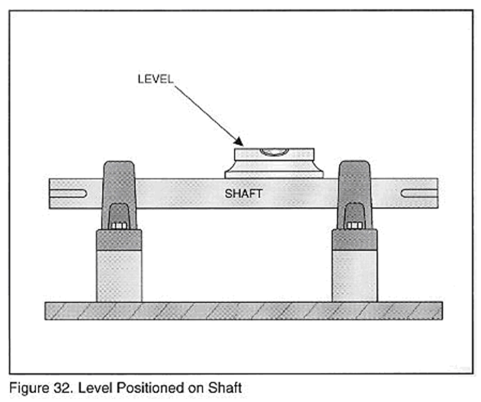

A.  將水平儀放在軸上,觀察氣泡的位置,如圖32所示;
要確保水平儀放在軸較光滑的一面

B.    如果軸不是完全的水平,在水平儀的一端插入不同尺寸的塞尺葉片直到水平儀上氣
泡位于中間的位置,記錄下塞尺葉片的厚度;如果氣泡偏右,則在水平儀左端墊入塞尺葉片,反之亦然。

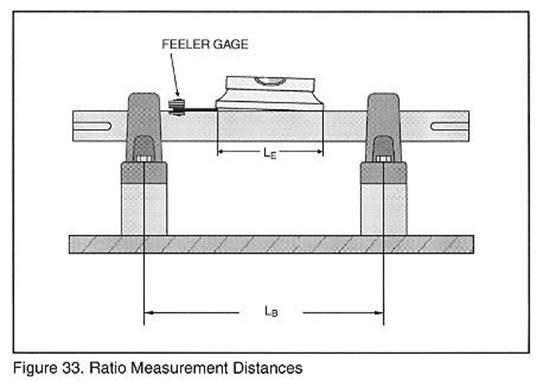

C.    測量水平儀的一端到塞尺葉片端的長度(即:水平儀有效長度LE),如圖33所示;
D.   測量兩個軸承裝配螺栓間的距離LB;

E.    計算比率 R=LB/LE;
F.    計算所需調整墊片厚度;
墊片厚度=塞尺葉片厚度×比率R
G.    擰松裝配螺栓將調整墊片墊入前2個或者后2個軸承支架下面;
調整墊片放在墊片盒內,墊片的形狀為馬蹄形,這是為與螺栓相配而設計的。將調整墊
片插入軸承支架與工作臺面之間,這樣做可以防止墊片被損壞。墊片墊入哪端都可以,效果等同。
注意:
1) 所用調整墊片的數量應盡可能的少,如:應用1個0.25mm的墊片替換2個0.125mm
的墊片。
2) 不要使用皺褶或彎曲的墊片,也不要讓調整墊片與螺栓接觸上(因為如它們靠得太
近,當擰緊螺栓時會損壞墊片)。
H. 擰緊螺栓(采用交叉方式的順序);
I.   檢查軸的水平;
J.   用手轉動軸,軸應能自由轉動;
7.  檢查從動軸的徑向跳動
在后面的實驗中,將用聯軸器使從動軸和電機軸相連,所以從動軸不可有過度的徑向
跳動。如果軸的徑向跳動超出允許值,應調整裝置或更換軸。
8.  將現有的裝配放在工作臺上,后續實驗將用上;
9.  檢查安全開關,應處于鎖定狀態。
