使用直角尺和塞尺對相連的兩軸進行校準

大致步驟：在這個實驗中，將繼續完成爪形彈性聯軸器的安裝，還將對兩軸進行校準從而完成安裝。

1．執行安全檢查
● 佩戴防護眼鏡
● 穿著合身的衣服（不可穿較寬松的）
● 項鏈，手表，戒指、領帶等飾品必須摘下
● 將長發盤起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或?qū)㈤L袖挽起來
● 地面不可潮濕

2．將電機控制箱的安全開關關閉
3．繼續上個實驗的內容，爪形彈性聯軸器必須已安裝在電機軸和軸承支架所連接的從
動軸之間，如果你回顧一下上個實驗的步驟你會發現我們已經對聯軸器的每一步安裝進行了初步的校準，下一步我們將進行垂直面角度的校準。
4．找到塞尺、直角尺，、游標卡尺
5．執行下列步驟調整垂直面兩軸角度的對準
A．如圖65所示在聯軸器上用粉筆作標記；
B．旋轉標記到0度的位置，如圖65所示；

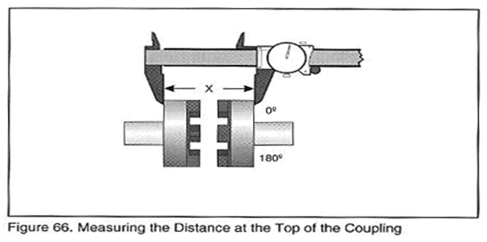

C．使用游標卡尺在0度時聯軸器在X方向的長度（在聯軸器的頂部，作標記的位置）
并記錄，如圖66所示；
X₀=________________________(mm)

D．旋轉聯軸器使標記旋轉180度位于底部；
E．使用游標卡尺測量標記位置X方向的長度并記錄；
       X₁₈₀=________________________(mm)
F．用兩個測量值相減得到垂直面角度誤差，廠家推薦該值應小于0.9mm。0.9是極限值，也就是指最壞的情形，所以這個聯軸器的誤差值應小于0.4mm或更好；
      垂直面角度誤差= X₀-X₁₈₀＝_____________________(mm)

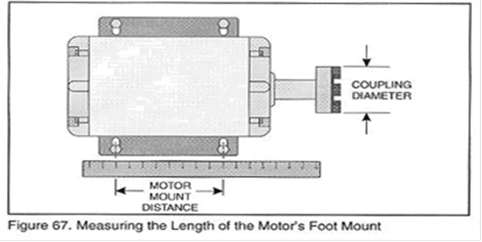

G．用卡尺測量聯軸器的直徑并記錄，如圖67所示；
       聯軸器直徑＝____________________(mm)
H．   用直尺測量電機裝配螺栓間的距離，如圖67所示；
電機裝配螺栓間距離＝____________________(mm)

I．計算二者比率；
比率R’＝電機裝配螺栓間距離/聯軸器直徑＝____________________
J．計算所需調整墊片的厚度；
調整墊片厚度＝垂直面角度誤差×比率R’
K．決定調整墊片應放置在電機的哪一端；

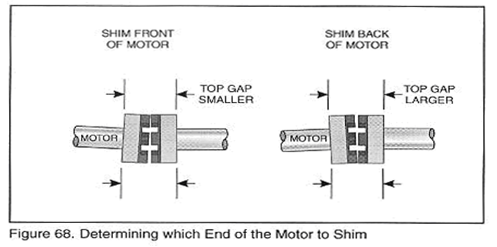

假如在0度時測得的X值比在180度小，說明聯軸器頂部的間隙大于底板，調整
墊片應放置在電機的前支撐墊塊下，反之放在后支撐墊塊下。如圖68所示。

L．松開電機的裝配螺栓；
M．使用正確數量和厚度的墊片放置在電機的兩個支撐墊塊下，務必保證電機兩支撐墊
塊下的調整墊片數量及厚度一致；
N．重新擰緊電機裝配螺栓；
O．再次測量聯軸器在X方向的距離X₀、X₁₈₀，確認垂直面角度誤差小于0.4mm，如果
不是重復步驟C~N重新進行調整。

6．執行下列步驟調整聯軸器垂直面平行度誤差
A．測量兩半聯軸器確定其直徑相同；
B．旋轉聯軸器使得粉筆做的標記在頂部0度的位置；

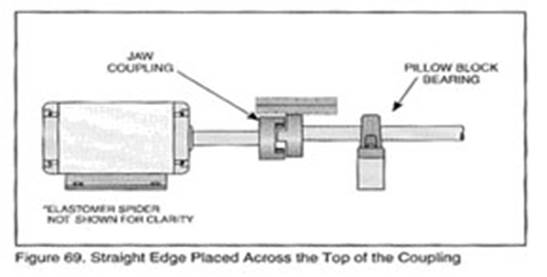

C．放置直角尺在兩半聯軸器的頂部與標記重合，如圖69所示。使直角尺較緊的靠在較
高的一半聯軸器上；

D．將塞尺的一個葉片插入直角尺與較低聯軸器的縫隙中，逐漸增加葉片的厚度直到感
覺穿過時比較費力為止。記錄總的葉片厚度，這就是平行度誤差；
垂直面平行度誤差（0）：________________________(mm)

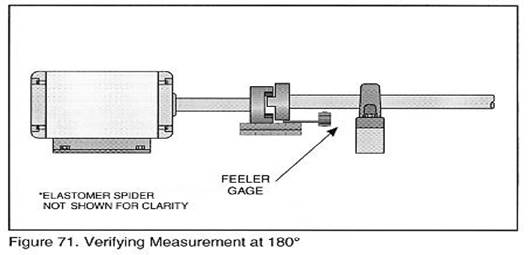

E．旋轉標記到底部檢測誤差值，如圖71所示，將直角尺靠著相對的一半聯軸器上。
垂直面平行度誤差（180）：________________________(mm)
如果在底部的測量值和在頂部的測量值相同，那么就需要相同厚度的調整墊片，如果測量值有少量誤差，則調整墊片的厚度為2次測量值的平均值。廠商推薦垂直面平行度誤差應小于0.4mm，如果你的測量值小于這個值，應將該誤差值調整得盡可能小，因?yàn)?.4是極限最大值（是指最差的情形）；

F．在電機的每個支撐墊塊下墊入相同厚度的調整墊片，其厚度等于步驟E算出的垂直
面平行度誤差；
G．?dāng)Q緊電機裝配螺栓；
H．重新檢查垂直面角度和平行度誤差，確認它們都在允許值范圍內。

7．執行下列步驟調整水平面角度誤差和空隙：
A．旋轉聯軸器使得標記在90度的一側；

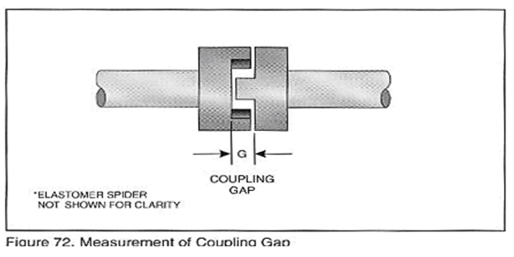

B．用直尺測量兩半聯軸器凸爪根部之間的距離，如圖72所示；
間隙：________________________(mm)

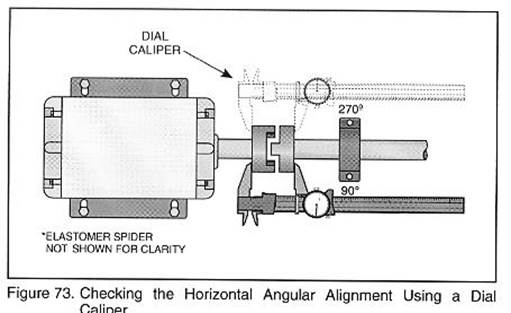

C．用卡尺測量在90度時X方向的長度，如圖73所示；
X₉₀=________________________(mm)

D．旋轉聯軸器使得標記轉到270度；
E．測量270度時X方向的長度；
X₂₇₀=________________________(mm)
F．計算水平面角度誤差：
水平面角度誤差＝X₉₀－X₂₇₀＝________________________(mm)
兩半聯軸器間的間隙應為12.5mm，水平面角度誤差應小于0.9mm。不管你的測量結果如何，繼續步驟G減小其誤差。
G．松開電機裝配螺栓并調整電機位置使得水平面角度誤差0.4mm，兩半聯軸器的間隙為12.5mm；
注意：調整電機位置時不要使用錘子，調整前必須完全松開螺栓。
H．?dāng)Q緊電機裝配螺栓

8. 執行下列步驟調整聯軸器水平面平行度誤差
A．測量兩半聯軸器直徑，確定其直徑相等；
B．旋轉聯軸器使其標記在90度的位置；

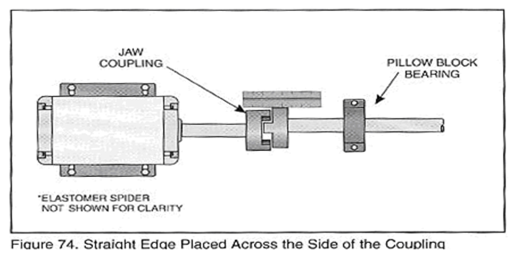

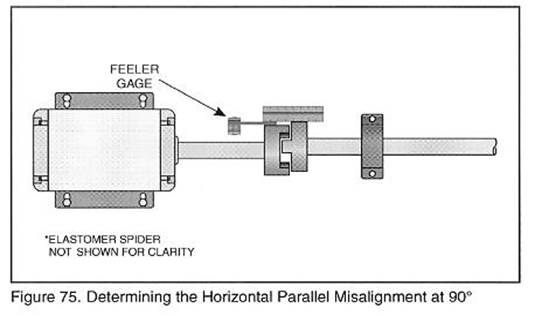

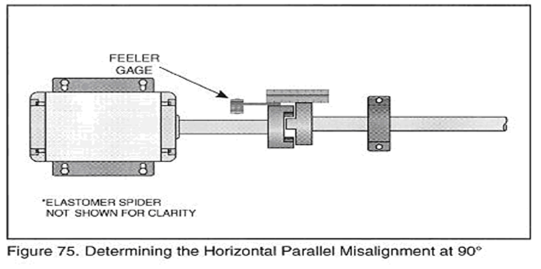

C．放置直角尺在聯軸器側面與標記重合，如圖74所示；

D．將塞尺的一個葉片插入直角尺與聯軸器的縫隙中，逐漸增加葉片的厚度直到感覺穿
過時比較費力為止。記錄總的葉片厚度，這就是平行度誤差；
水平面平行度誤差（90）：________________________(mm)

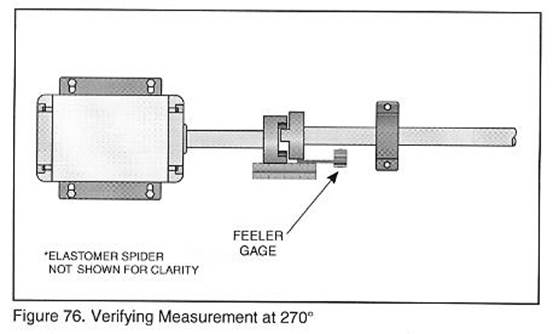

E．旋轉標記到270度并檢測誤差值，如圖76所示。
如果在90度的測量值和在270度的測量值相同，那么就需要相同厚度的調整墊片，如果
測量值有少量誤差，則調整墊片的厚度為2次測量值的平均值。
廠商推薦垂直面平行度誤差應小于0.4mm，即使你的測量值小于這個值，繼續下一步驟
看是否可將誤差值減的更小，因?yàn)?.4是極限最大值（是指最差的情形）；

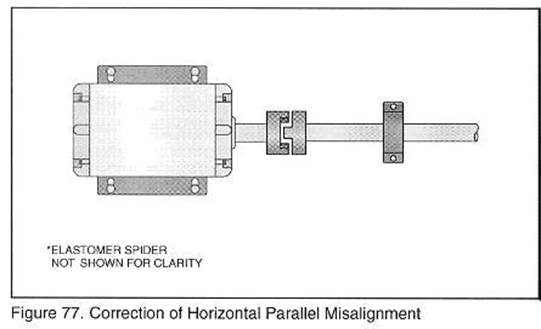

F．在你需要調整誤差的方向上移動電機，兩邊需移動相同的距離，移動距離等于在步
驟E中計算出的誤差值，如圖77所示；
G．?dāng)Q緊電機裝配螺栓；
H．重新檢查水平面角度和平行度誤差，確認它們都在允許值范圍內。

9.  執行下列步驟核實5～8步驟中測量的誤差值
A．用卡尺測量垂直面角度誤差值
   X₀：________________________(mm)
   X₁₈₀：_______________________(mm)
   垂直面角度誤差______________ (mm)
B．用直角尺和塞尺測量垂直面平行度誤差
   平行度誤差（0）：_______________ (mm)
   平行度誤差（180）：_____________ (mm)
C．用直尺測量聯軸器間隙
   聯軸器間隙_____________________ (mm)

D．測量水平面角度誤差
    X₉₀：________________________(mm)
    X₂₇₀：_______________________(mm)
    水平面角度誤差______________ (mm)
E．測量水平面平行度誤差
    平行度誤差（90）：____________(mm)
    平行度誤差（270）：___________ (mm)
10. 用手轉動軸確定聯軸器工作正常，如果有任何的約束，重新檢查誤差值
11. 請指導教師檢查你的安裝
12. 在你的裝置上安置防護裝置
13. 按電機開啟步驟開電機
14. 關閉電機
15. 關閉安全開關
16．把安全鎖鑰匙交還老師。
17. 拆卸裝置，將各部件及測量儀器放到儲物柜或工具箱中
