帶傳動實驗

時間:2023-12-18 11:14:31

帶傳動實驗
1
 實驗的目的
⑴了解帶傳動的構成,認識其組成元件;
⑵了解帶輪相關幾何參數的定義及其意義;
⑶掌握計算帶輪傳動比、帶傳動系統中軸的轉速及力矩的計算方法;
⑷了解帶的不同類型及其在工程實際中的應用;
⑸掌握V帶的安裝及校準方法;
⑹掌握帶張力的調整方法及張力的測量方法。

、實驗內容:
⑴計算帶輪傳動比;
⑵計算帶傳動系統中軸的轉速及力矩;
⑶安裝并校準V型帶;
⑷確定帶張力的方法;
⑸使用電機可調支撐座調整帶的張力;
⑹使用張力測試儀測量帶的張力。

、實驗的儀器與設備
電機一臺、電機可調支撐座、水平儀一個(長度為90mm)、百分表一個(0.01mm/格)、磁性表座一個、、直尺一把(20cm)、米尺一把、外徑千分尺(0-25mm)、張力測試儀、轉速表、塞尺、調整墊片等。

4、 實驗過程與步驟:


實驗1  計算帶輪比率


大致步驟:在這個實驗里,將計算所給例題中帶輪的比率,即傳動比。在下個實驗中計算帶傳動中軸的力矩和轉速時會用到這個數值。

1.    計算圖示11帶輪的比率,在這種情況下,一個帶輪的直徑是60mm,另一個是
100mm。帶輪比率為:PR=60/100=0.6

2.   計算如圖12所示帶輪比率
帶輪比率=_____________________

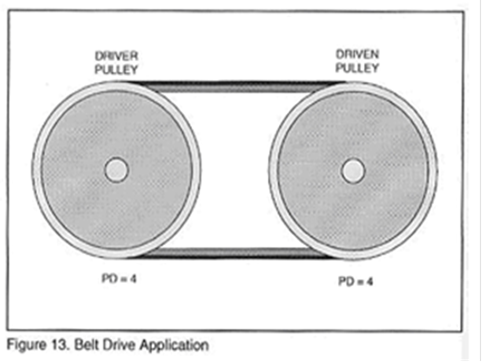

3.    計算圖13所示帶輪比率
帶輪比率=_____________________

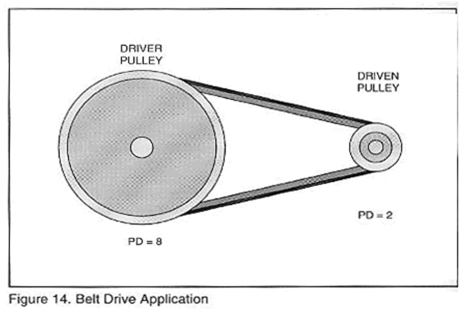

4.    計算如圖14所示帶輪比率
   帶輪比率=_____________________
