計算帶輪比率和計算帶傳動系統中軸的轉速和力矩

時間:2023-12-25 09:19:00

計算帶輪比率


大致步驟:在這個實驗里,將計算所給例題中帶輪的比率,即傳動比。在下個實驗中計算帶傳動中軸的力矩和轉速時會用到這個數值。

1.    計算圖示11帶輪的比率,在這種情況下,一個帶輪的直徑是60mm,另一個是
100mm。帶輪比率為:PR=60/100=0.6

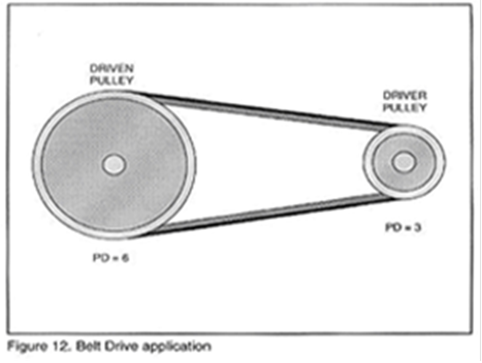

2.   計算如圖12所示帶輪比率
帶輪比率=_____________________

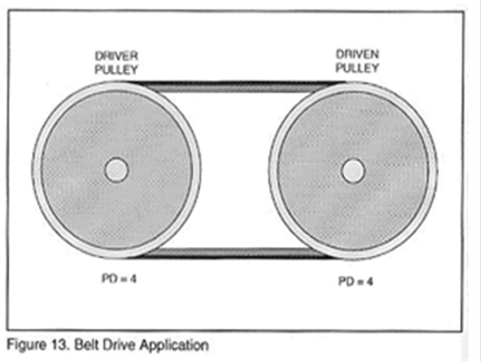

3.    計算圖13所示帶輪比率
帶輪比率=_____________________

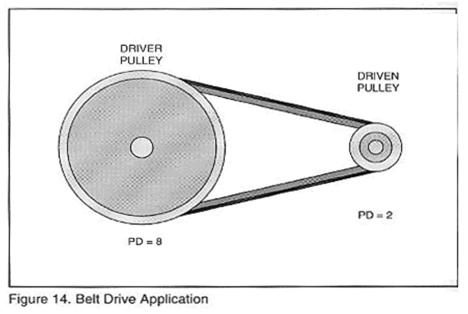

4.    計算如圖14所示帶輪比率
   帶輪比率=_____________________



實驗2  計算帶傳動系統中軸的轉速和力矩


大致步驟:在這個實驗中,將利用公式來計算主動軸和從動軸的轉速和力矩。

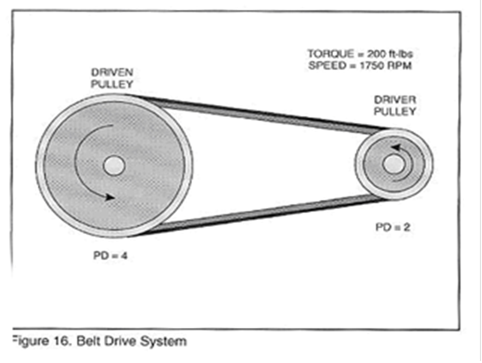

1.   計算圖16中所示帶傳動系統中從動軸的轉速,主動輪直徑為50mm,從動輪直徑
為100mm,主動輪力矩為200 n.m,算法如下:
帶輪比率=100/50=2
從動軸轉速=1750RPM/2=875RPM

2.     計算圖16所示帶傳動系統中從動軸的力矩
從動軸力矩:_____________________(n.m)

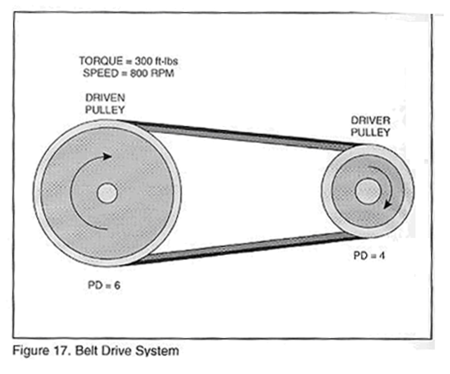

3.  計算圖17所示帶傳動系統中(其中主動輪直徑為100mm,從動輪直徑為150mm)
1)主動軸轉速:_____________________(rpm)
2)主動軸力矩:_____________________(n.m)
4.  計算從動軸轉速:
已知:主動軸  力矩=200n.m,轉速=3500RPM ,帶輪直徑=50mm
從動軸  帶輪直徑=200mm
   從動軸轉速:_____________________(rpm)
   從動軸力矩:_____________________(n.m)
5.  計算從動軸轉速
已知:主動軸  力矩=400 n.m,轉速=1000RPM,帶輪直徑=175mm
       從動軸  帶輪直徑=100mm
從動軸轉速:_____________________(rpm)
    從動軸力矩:_____________________(n.m)
