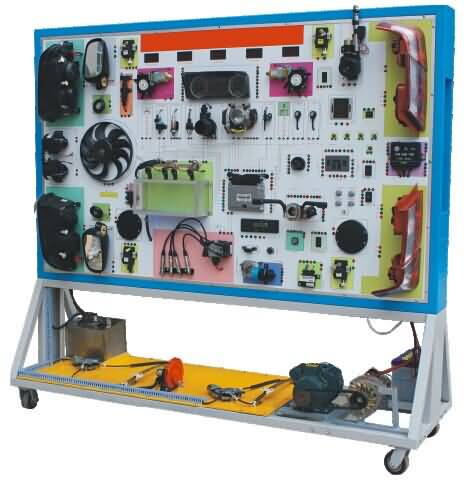

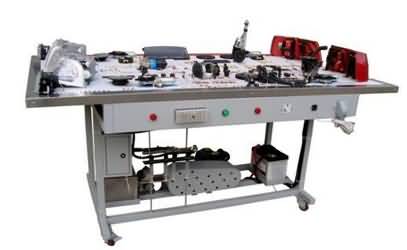

二、桑塔納3000全車電器實訓臺結構組成
燈光系統、儀表系統、防盜系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架等。
三、桑塔納3000全車電器實訓臺功能特點
一)、展示功能:
1、把整車電器系統部件按原車基本位置順序排列,不同的部件都標有名稱,充分展示整車電器系統的結構和工作原理。
2、彩色完整的整車電器系統結構組成圖和電路原理圖,便于對整車電器系統的結構組成和電路的工作原理教學。
二)、動態運行功能:
在整車電器基礎上,配備各相關輔助控制裝置,可如原車一樣實際演示起動、充電、燈光、儀表、雨刮、中控門鎖、車身防盜、電動窗、音響系統等全套整車電器設備的工作原理和過程;
三)、檢測功能:
通過外接式的檢測端子,可無損線束直接在面板上進行各傳感器、執行器和電路參數的檢測與分析;數字電壓表可代替萬用表測量相關的電壓值。
四)、實時顯示功能:
儀表顯示單元實時顯示發動機的各項數據,LED燈顯示或執行器的工作狀態,高精度數字電壓表實時顯示各傳感器或執行器的電壓值等;
五)、故障設置與考核功能:
通過集成電路故障設置器,可對所有系統電氣斷路故障和虛接故障二種典型故障類型進行設置。便于通過設置故障,由學員進行相關的測量、分析,進行故障的診斷和排除,達到良好的考核功能。
四、產品工藝
一)、面板工藝和特點
面板具有耐較大溫差(-30~60℃),耐磨,防潮,耐腐蝕,不易變形,壽命長等特點。
1、采用10mm厚優質高密度PVC板作底板。
2、采用進口優質高強度高粘性的底膜材料,德國激光噴描技術成型,彩色內容具有極高的清晰度,具有耐磨不易退色等特點。
二)、面板柜使用優質冷軋鋼板折彎成型,無縫焊接。面板柜與移動臺架為可分離結構,便于拆裝。
三)、臺架采用國標管材,無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。
四)、金屬表面采用高溫噴塑處理,漆面堅固美觀。
外形尺寸:(長*寬*高)2040*650*1850(mm)
