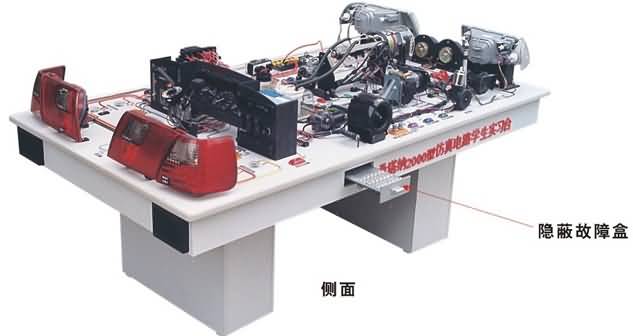

二、桑塔納2000GSI時代超人汽車仿真電器電路實驗臺功能:
可進行桑塔納時代超人電控汽油噴射系統的實驗教學,可實現桑塔納時代超人充電系統,起動系統,空調系統,發動機電控系統,燈光照明系統,儀表系統,雨刮系統,音響系統,防盜系統
1、燈光照明系由各實物開關和模擬開關等控制,可設置線路故障。
2、起動充電系可用萬用表檢測各線路接頭電壓及電流,可設置線路故障。
3、發動機點火系可直觀火花塞點火情況,并可設置相應故障。
4、發動機燃油供給系配有透明有機玻璃油箱與透明回油管路,可直觀各噴油器噴油過程,節氣門對噴油量的作用,噴油泵斷路故障等。
5、儀表信號通過各傳感器采用模擬信號,并可設置相應故障。
6、教師可對實驗臺上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因后排除故障。
7、實驗臺面板可以自動處于立式位置,便于教學;也可以自動控制處于水平位置,便于測量;
8、實驗臺采用萬向腳輪移動裝置,便于固定和靈活教學。
9、設置智能設置故障,可連接PC機設置故障,讀碼,解碼,讀取各傳感器數據,發動機轉速,節氣門 開度等等
10.可進行計算機聯網,可用一臺計算機控制100臺設備以上
三、桑塔納2000GSI時代超人汽車仿真電器電路實驗臺技術參數
規格:2200×1200×900mm.
重量:120kg
電源:220V
功率:200W
