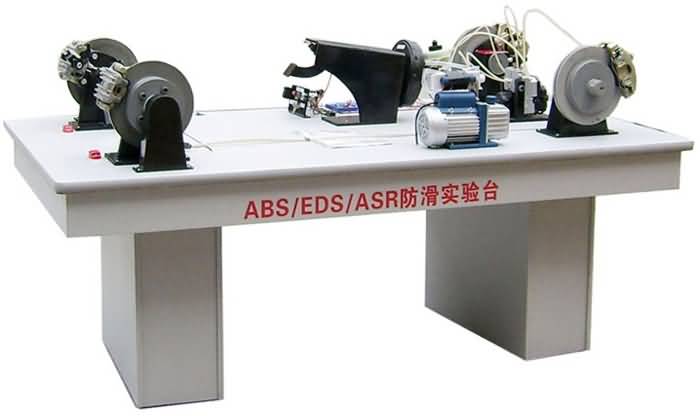

一、ABS/EDS/ASR防滑實訓實驗臺組成:
直流四個電機,開關電源.ABS/ASR控制單元,真空助力器,真空泵模擬發動機進器真空,中央線路板繼電器,ABS/ASR電腦,速度傳感器,剎車總泵,剎車分泵, 故障設置盒。
二、ABS/EDS/ASR防滑實訓實驗臺功能:
充分展示ABS/ASR系統的組成
用四個進口電機驅動模擬汽車運行,演示汽車ABS/ASR系統的工作過程
可在面板上直接檢測電腦各管腳和各電器元件信號
有專門的故障設置和排除區,可設置個故障;實施ABS/ASR工作過程
可使用電腦診斷儀檢測電控系統和讀出故障碼
三、ABS/EDS/ASR防滑實訓實驗臺性能:
防滑實驗:打開電源,關閉一個或多個車輪電機,這時ASR電機開始驅動,使對應的車輪轉動停止來回實驗,這時在運轉的車輪電慈閥工作,手按在油管上有明顯的工作,實際車的原理是:應驅動輪帶有差速器,當一個輪打滑時,它會不停的打滑,而另一個驅動停止,這時所有的驅動力用在打滑的驅動輪上,從而導致跑偏,打滑,我們的ASR接收到打滑信號,利用制動力制動陸續制動打滑的車輪,打到車輪平衡。
尺寸:2200×1200×900mm.
重量:120kg
電源:220V
功率:200W
