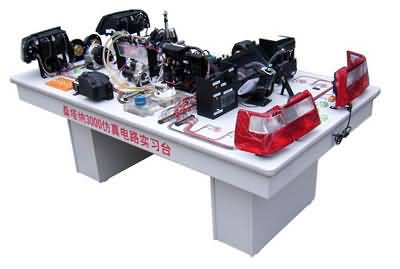

一、 桑塔納3000型汽車電器電路實習臺結構:

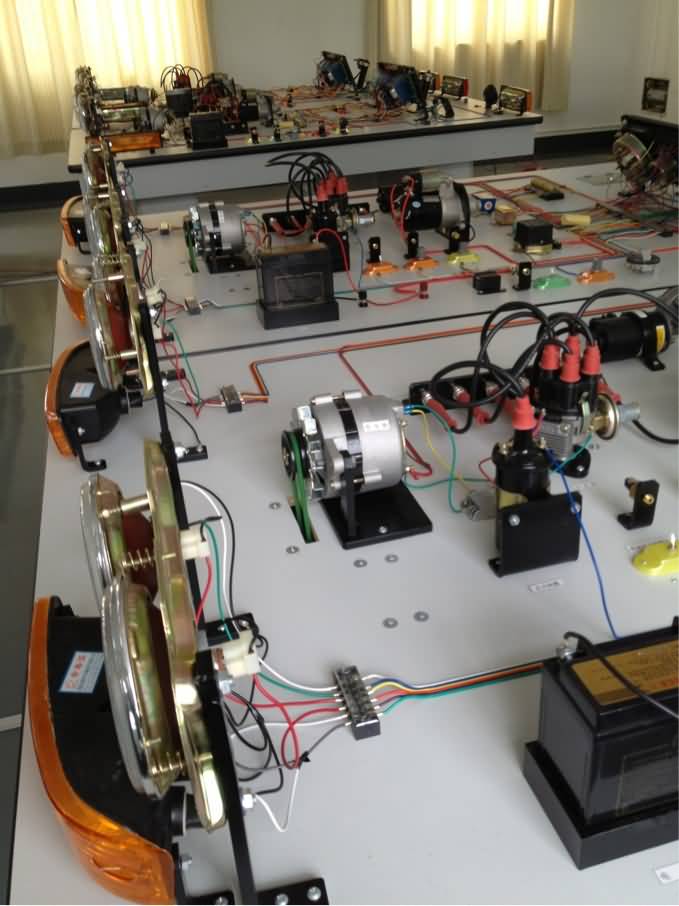

該實習臺按照汽車標準電器電路布局,線路走向明析,外形美觀,操作簡單、方便,并結合部分模型使其透明直觀。本設備包含:點火系、電源起動、儀表 、照明和信號、其它電器等五部分組成,其中實物:實習臺(木制)、起動機、電瓶、點火線圈、前后照明系統、組合開關、儀表盤、繼電器、分電器、線路等。透明模型:發電機(不發電)。本產品四缸點火一目了然,噴油燈光演示,設備運轉速度可調。
二、桑塔納3000型汽車電器電路實習臺功能:
可進行桑塔納3000型電控汽油噴射系統的實驗教學,實習臺按照汽車標準電器線路用實物安裝而成。
1、燈光照明系由各實物開關和模擬開關等控制,可設置線路故障。
2、起動充電系可用萬用表檢測各線路接頭電壓及電流,可設置線路故障。
3、發動機點火系可直觀火花塞點火情況,并可設置相應故障。
4、發動機燃油供給系配有透明有機玻璃油箱與透明回油管路,可直觀各噴油器噴油過程,節氣門對噴油量的作用,噴油泵斷路故障等。
5、儀表信號通過各傳感器采用模擬信號,并可設置相應故障。
6、教師可對實驗臺上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因后排除故障。
三、桑塔納3000型汽車電器電路實習臺技術參數:
外形:2200×1200×900mm
重量:120kg
電源:220V
功率:200W
