一、強迫對流單管管外放熱系數測試裝置實驗?zāi)康?/span>
了解以流放熱的實驗研究方法測定空氣橫向流過單管表面時的平均放熱系數α，并將實驗數據整理成準則方程式，鞏固和運用傳熱學課堂講授的基本概念和基本知識，學習測量風速、溫度、熱量的基本技能，培養學生獨立進行科研實驗的能力。

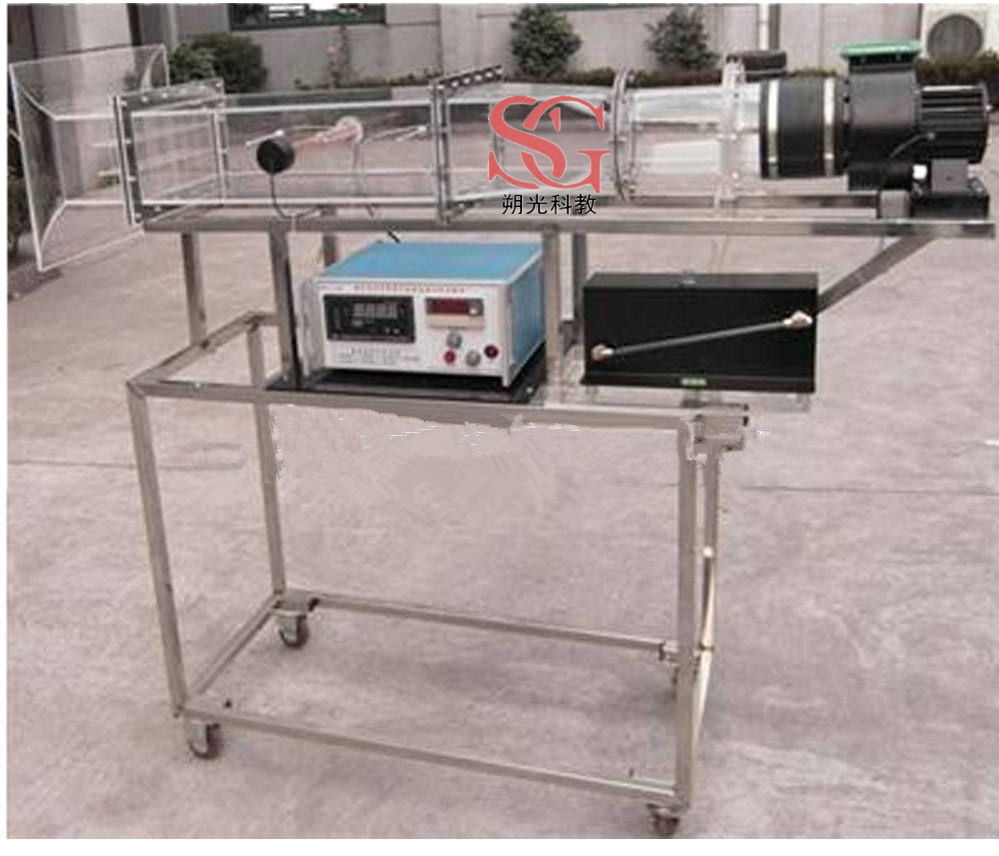

二、強迫對流單管管外放熱系數測試裝置主要配置
多翼式低噪音風機、自動調節風門、組合式有機玻璃風洞、有機玻璃實驗管段、紫銅管圓試件及其加熱器、控制箱、溫度傳感器、8路智能巡檢儀、功率表、調壓器、畢托管流量計、斜管微壓計、移動式不銹鋼支架等。
三、強迫對流單管管外放熱系數測試裝置技術參數
1、輸入電源：單相AC220V±10% 50Hz，功率1000W。
2、多翼式低噪音風機參數：風量2000 m3/h，風壓1000 Pa，功率370W。
3、實驗管尺寸：Φ32×250mm ，材質紫銅管。管內裝有電加熱器作為熱源，功率300W，管壁嵌有四只熱電偶以測壁溫。
4、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
5、實驗風道采用透明有機玻璃材質，分為風口段，實驗段（實驗段有叉排和順排兩種），測試段等，彼此之間采用法蘭連接，方便拆卸。
6、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀和高精度數字顯示表顯示溫度、阻力、流速等實驗全部測量參數，手動風門調節風量。
7、外形尺寸：1800×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
數字II型增加帶標準信號的8路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，配有數據采集，自動數據分析處理軟件等。
