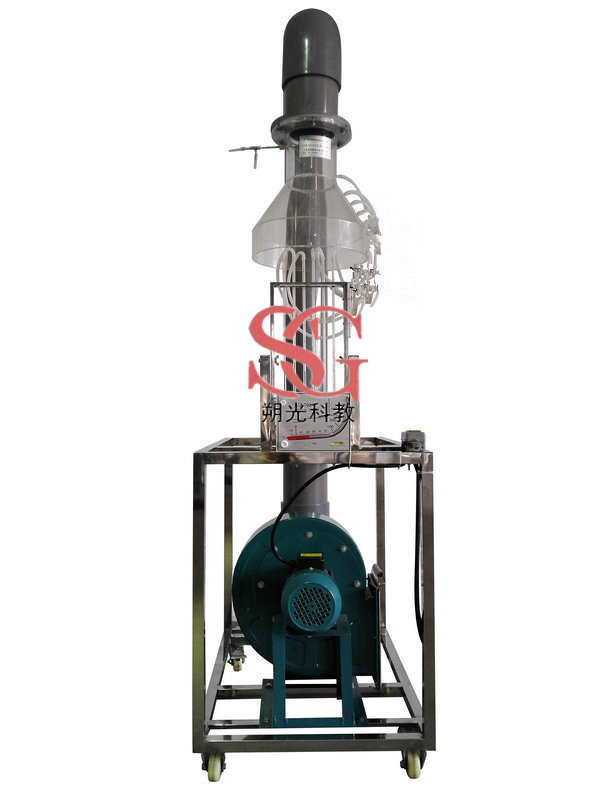

一、排風罩性能實驗臺實驗目的：
1、學習測定通風系統局部構件的阻力、局部阻力系數、流量系數、流量等的方法。
2、了解排氣罩內的壓力分布，評價排風罩的性能。
二、排風罩性能實驗臺主要配置：
局部抽吸排風罩、畢托管、壓差計、低噪音多翼風機、管路、斜管微壓計、調節風門、高度尺、不銹鋼實驗臺架。
三、排風罩性能實驗臺技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率1.5KW。
2、離心風機參數：風量2200m3/h ，風壓1000 Pa，功率1.5KW。
3、局部抽吸排風罩，透明有機玻璃材質；實驗管道直徑Φ160mm。
4、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
5、斜管壓差計測量排風罩壓力分布，長度800mm,，帶高度移位尺。
6、外形尺寸：1000×600×1900mm，外形為不銹鋼可移動支架，帶雙剎車輪。
