一、強迫對流空氣橫掠平板放熱系數測試裝置實驗?zāi)康模?/span>
測定空氣橫向流過平板表面時的放熱系數;根據對受強迫運動放熱過程的相似分析,將實驗數據整理成準則方程式。

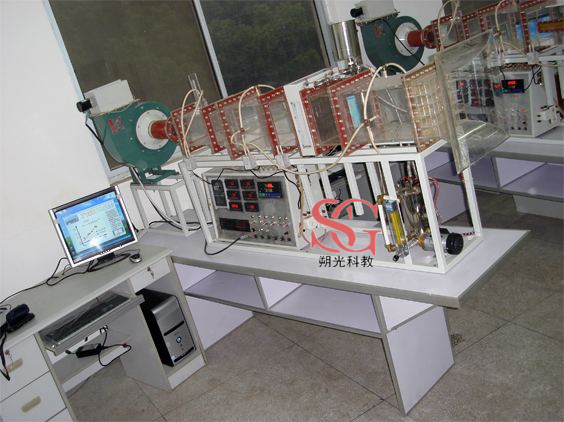

二、強迫對流空氣橫掠平板放熱系數測試裝置主要配置:
多翼式低噪音風機、自動調節風門、組合式有機玻璃風洞、有機玻璃實驗管段、紫銅平板試件、固態調壓模塊配電位器調節加熱功率,數顯電流表、電壓表顯示加熱電流電壓,風流量由畢托管配差壓傳感器測量,溫度由PT100熱電阻測量,8路萬能信號輸入巡檢儀顯示溫度、阻力、流量,不銹鋼支架。
三、強迫對流空氣橫掠平板放熱系數測試裝置技術參數
1、輸入電源:單相AC220V±10% 50Hz,功率1.5KW。
2、多翼式低噪音風機參數:風量2000 m3/h,風壓1000 Pa,功率370W。
3、電鍍紫銅平板試件規格:Φ=0.1mm,長度250mm,寬度180mm,表面黑毒Φ=0.2,導熱系數15w/m0C,電加熱功率:500W。
4、畢托管流量計配差壓傳感器:量程0-1000pa。精度0.5級
5、實驗風道采用透明有機玻璃材質,分為風口段,實驗段,測試段等,彼此之間采用法蘭連接,方便拆卸。
6、溫度由高精度溫度傳感器測量,萬能信號輸入巡檢儀和高精度數字顯示表顯示溫度、阻力、流速等實驗全部測量參數,手動風門調節風量。
7、外形尺寸:2000×500×1700mm,外形為不銹鋼可移動支架,帶雙剎車輪。
數字II型增加帶標準信號的多路萬能信號輸入巡檢儀,增加帶標準信號的數顯電流表電壓表,變頻器調風量,配有數據采集,自動數據分析處理軟件等。
