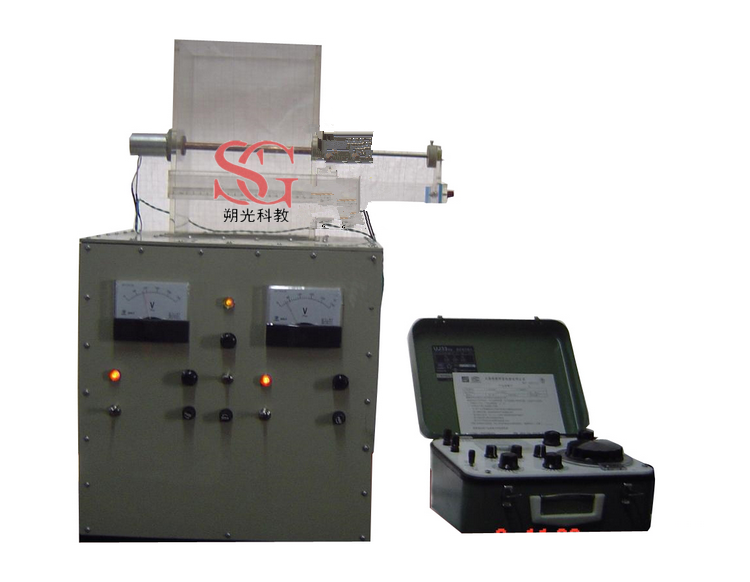

一、空氣橫掠單管強迫對流換熱實驗臺實驗目的:
1、了解對流放熱的實驗研究方法。
2、測定空氣橫向流過單管表面時的平均放熱系數α,并將實驗數據整理成準則方程式。
二、空氣橫掠單管強迫對流換熱實驗臺主要配置:
工頻離心風機、組合式有機玻璃風洞、實驗管及其加熱器、固態調壓模塊配電位器調節加熱功率、控制箱、萬能信號輸入巡檢儀、功率表、調壓器、畢托管、傾斜式微壓計、電位差計、不銹鋼可移動實驗臺。
三、空氣橫掠單管強迫對流換熱實驗臺技術參數:
1、輸入電源:單相AC220V±10% 50Hz,功率500W。
2、離心風機:電壓220V,功率:85W,風量:1000 m3/h;有機玻璃實驗本體。
3、被加熱金屬管(304不銹鋼):Ф3-6mm之間任選,每臺3種不同尺寸規格。
4、硅整流器:輸入220V,輸出:電壓0—12V,電流0--100A。
5、電位差計:UJ36a直流電位差計。
6、畢托管流量計配斜管微壓計測流速:量程-10-700pa。
7、溫度測量:測量系統配置有智能溫度控制儀表(PID調節控溫,精度 ±0.2℃),高精度PID調壓模塊電路。手動風門調節風量。
8、外形尺寸:600×400×1200mm,外形為不銹鋼可移動支架,帶雙剎車輪。
數字II型增加帶標準信號的8路萬能信號輸入巡檢儀,增加帶標準信號的數顯電流表電壓表,帶標準信號的8路萬能信號輸入巡檢儀,配有數據采集,自動數據分析處理軟件等。
