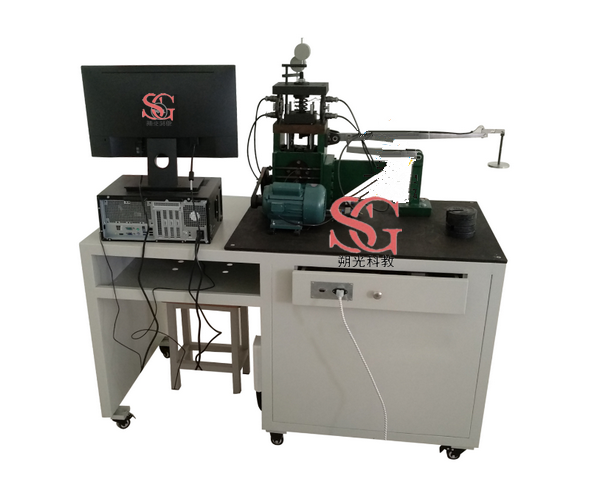

螺栓與螺栓組聯接綜合實驗臺是采用現代測試技術,利用傳感器及計算機既可對單個螺栓聯接進行靜、動態參數采集、處理、仿真,完成螺栓應力與變形的測試與分析實驗;又可對螺栓組應力與變形的測試與分析實驗,測量數據穩定,重復性好,是理想的基礎教學實驗設備。
螺栓組聯接綜合實驗臺特點:
1、本實驗臺除用來做螺栓聯接各種實驗外,還可用來做螺栓組的應力測試實驗及電阻應變片靈敏系數測量實驗。
2、測試手段先進:采用了新型的高性能靜態電阻應變儀,可手動、自動、計算機控制調零,測量數據穩定,重復性好,配有RS232串口與計算機通訊。使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線;另外測量面板上配有數碼管顯示被測數據,可由人工記錄、手工繪制實驗數據曲線。
3、被測螺栓采用40Cr優質合金鋼精制,性能穩定。
4、本實驗臺電阻應變片粘貼工藝由專業傳感器廠家承擔,牢固穩定。
5、實驗臺外形為工作臺板+箱體落地式結構,裝有可調地腳螺栓和活動輪,便于實驗室調整布置。
螺栓組聯接綜合實驗臺實驗項目及內容:
1、完成單個緊聯接螺栓四種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗:
(1)剛性墊片、無錐塞聯接的靜、動態實驗;
(2)剛性墊片、有錐塞聯接的靜、動態實驗;
(3)彈性墊片、無錐塞聯接的靜、動態實驗;
(4)彈性墊片、有錐塞聯接的靜、動態實驗;
并繪制螺栓和被聯接件受力與變形的靜、動態曲線。
2、完成螺栓組聯接特性(測定螺栓組的載荷分布)實驗,繪制螺栓組的載荷分布的靜態曲線。
3、了解單個螺栓在擰緊過程中各部分的受力情況。
4、了解單個螺栓受靜態軸向載荷時的變形規律。
5、觀察單個螺栓動應力幅值的變化,以驗證提高螺栓聯接強度的各項措施。
6、電阻應變片靈敏度系數測量實驗。
螺栓組聯接綜合實驗臺主要配置及參數:
螺栓組被測螺栓10根,中段直徑Φ6.5mm,兩端螺紋M10,螺栓材料40Cr;
單螺栓被測螺栓1根,螺紋M16×2,螺栓材料40Cr;
電阻應變片電阻值 R=120Ω;
靈敏度系數 K=2.20;
靜動態電阻應變儀1臺 測量通道 12路;
砝碼 1kg 2塊,0.5kg 3塊;
專用軟件光盤 1張;
外形尺寸:1000×450×1100mm;
實驗臺重量:120kg。
