一、概述

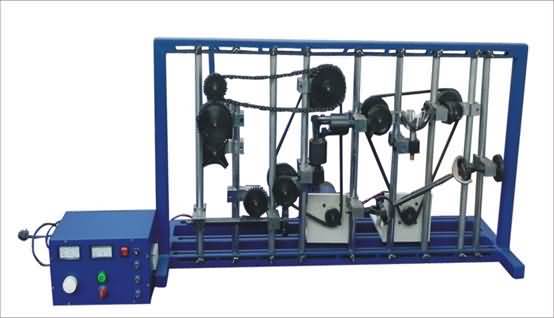

空間機構創新組合及虛擬演示實驗臺是根據高等院校機械類專業實驗改革,按照現代機械原理和結構理論設計的以提高學生空間機構的設計能力、工程實踐能力為目的的一種多功能模塊化實驗臺。本實驗臺采用虛擬演示和動手操作相結合,生動形象的向?qū)W生展示各種空間機構,為他們今后的學習和研究打下堅實的基礎。
二、空間機構創新組合及虛擬演示實驗臺主要特點
1)將實驗臺的運動構件最大限度的一件多用,節約了實驗場地和資源。
2)本虛擬軟件專門為空間機構而設計的,能夠真實形象地完成30種機構運動的三維動畫演示。
3)本實驗臺涉及空間機構多,學生可以通過實驗對空間機構具體化形象化,為今后的學習研究打下基礎。
三、空間機構創新組合及虛擬演示實驗臺主要技術參數
1)直流減速電機:功率:90W,調速范圍0-120r/min
2)虛擬軟件光盤一張
3)實驗臺機架一個。
四、空間機構創新組合及虛擬演示實驗臺實驗內容
1)圓錐齒輪傳動
2)螺旋齒輪傳動
3)鏈傳動
4)圓錐齒輪-螺旋齒輪傳動
5)螺旋齒輪-圓錐齒輪傳動
6)螺旋齒輪-單十字軸萬向聯軸器
7)圓錐齒輪-單十字軸萬向聯軸器
8)螺旋齒輪-雙十字軸萬向聯軸器
9)圓錐齒輪-雙十字軸萬向聯軸器
10)螺旋齒輪-蝸桿蝸輪
11)圓錐齒輪-螺桿蝸輪
12)螺旋齒輪-螺桿蝸輪-單十字軸萬向聯軸器
13)圓錐齒輪-蝸牛蝸輪-單十字軸萬向聯軸器
14)螺旋齒輪-雙十字軸萬向聯軸器-蝸桿蝸輪
15)圓錐齒輪-雙十字軸萬向聯軸器-蝸桿蝸輪
16)圓錐齒輪-槽輪機構
17)球面槽輪機構
18)薩勒特(SARRUT)機構(3R-3R空間六桿機構)
19)RSSR空間曲柄搖桿機構
20)RCCR聯軸器
21)RCRC揉面機構
22)圓錐齒輪-平面槽輪及球面槽輪
23)疊加機構
24)RRSC機構
25)棘輪機構
26)齒輪齒條機構(兩種)
27)盤形凸輪機構
28)圓柱凸輪間歇運動機構
29)RRRCRR機構
