一、齒輪傳動效率測試分析實驗臺概述

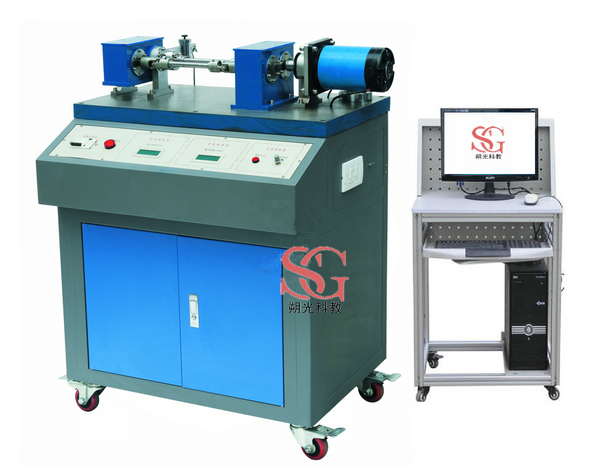

齒輪傳動測試分析實驗臺采用懸掛式齒輪箱加載、封閉功率流式測量齒輪傳動效率。可讓學生了解封閉功率流式測量齒輪傳動效率的基本原理和特點,掌握齒輪傳動效率的測量方法。適合各大中專院校機械類專業《機械設計》課程的實驗教學需要。
二、 齒輪傳動效率測試分析實驗臺配置及技術性能
1. 實驗臺
(1)實驗桌:采用鐵質雙層亞光密紋噴塑結構,鋁質面板,鑄件平板臺面。設有帶鎖柜子,可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪,便于移動和固定。鑄件平板外形尺寸:750mm×420mm×40mm。
(2)輸入電源:單相三線 AC220V±10% 50Hz
(3)電流型漏電保護,I△n ≤30mA,動作時間≤0.1s,容量10A
(4)直流調速器1個:采用PWM脈寬調制技術,輸出電壓 0~110VDC,輸出電流 4ADC
(5)數顯轉速表1個:顯示電機的輸出轉速
(6)數顯轉矩表1個:顯示電機的輸出轉矩
(7)數據采集器 1套:具有一路模擬量輸入通道和一路數字量輸入通道
2. 直流電機1臺:額定功率355W,額定轉速 0~1000r/min
3. 稱重傳感器1個:額定載荷5kg;靈敏度1.0mV/V
4. 光電傳感器1個:可精確的測量電機的轉速
5. 機械零部件1套:齒輪、聯軸器、剛性軸、彈性軸等
6. 計算機測試軟件:具有數據采集、測試分析、曲線擬合、保存并打印實驗結果等功能。可測量轉矩、轉速、效率等參數的實時數據,并擬合繪制出效率曲線等,各曲線坐標可任意設置。
7. 配件1套:砝碼、實驗指導書等
三、 齒輪傳動效率測試分析實驗臺實驗項目
1. 了解封閉功率流式測量齒輪傳動效率的基本原理和特點
2. 齒輪傳動效率測試,并繪制效率曲線
