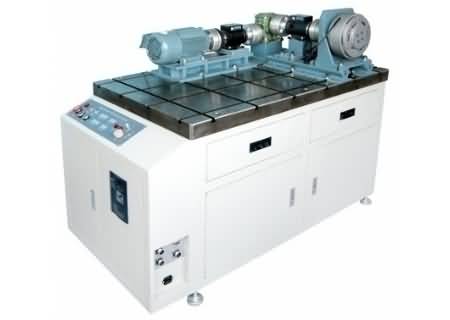

機械傳動性能綜合試驗臺集變頻調速控制技術、磁粉制動控制技術、檢測控制技術及應用計算機技術于一體,運用計算機強大的數據處理功能,做到同步采集、全程跟蹤,確保采樣數據的正確、真實,并能適時顯示或繪制各項參數及所需曲線,真正達到人機一體的設計要求,是各大專院校的理想科研實驗設備。
一、機械傳動性能綜合試驗臺技術參數:
(1)交流變頻電機功率:550W
(2)磁粉制動器加載范圍:0-50N·m
(3)變頻控制器調速范圍:0-1500r/min調速精度0.1%
(4)轉矩轉速傳感器
額定轉矩10 N·m 轉速范圍:0-6000r/min
額定轉矩50 N·m 轉速范圍:0-5000r/min
(5)外形尺寸:1340×730×1150mm;
(6)重量:600kg 。
二、機械傳動性能綜合試驗臺基本配置:
1、安裝支承平板及控制柜一套;
2、變頻電機及變頻調速器一套;
3、磁粉制動器一個;
4、制動調節器一個;
5、JN338A轉矩轉速傳感器:額定轉矩10 N•m ,轉速范圍0-6000 r/min JN338A轉矩轉速傳感器:額定轉矩50N·m, 轉速范圍0 – 6000r/min; 各一個
6、傳動零部件庫:包括帶傳動、鏈傳動、聯軸器、減速器、支承部件;
(1)圓柱齒輪減速器:減速比1:10;
擺線針輪減速器:減速比1:11;
渦 輪減 速 器:減速比1:10;
(2)同步帶傳動:帶輪齒數Z;聚胺脂同步帶節距L=5,帶長1050mm;
三角帶傳動:帶輪直徑D;三角帶O-1120 mm;
平皮帶傳動:帶輪直徑D1=86 mm ,D2=112 mm,D3=132 mm 平皮帶 12×2×1100(1140)
(3)鏈傳動:鏈輪Z1=17,Z2=25,滾子鏈t=12.7 (88節)
(4)聯軸器傳動:彈性柱銷聯軸器;
(5)中間過渡傳動類:軸承座2個;圓柱支撐2個
(6)調整底板類:電機底座1個;擺線針輪減速器底座1個;輸入傳感器底座1個;磁粉制動器底座1個;蝸輪蝸桿減速器底座1個;輸出傳感器底座1個;
(7)支座類:軸承座長支撐1個;軸承座短支撐2個;
(8)搭接組合聯接用標準件若干。
7、配套工具一套,
8使用說明書和實驗指導書各一本,
9、效率檢測分析軟件一套;
三、機械傳動性能綜合試驗臺實驗內容:
1、機械傳動方案設計;
2、機械傳動系統拼裝;提供30種以上傳動方案:
A、典型單一傳動
1)圓柱齒輪傳動
2)擺線針輪傳動
3)蝸輪蝸桿傳動
4)平帶傳動
5)齒帶傳動
6)鏈傳動
B.多級組合傳動
1) 平帶—圓柱齒輪傳動
2) 齒帶—圓柱齒輪傳動
3) 鏈-圓柱齒輪傳動
4) 帶-鏈傳動
5) 擺線針輪傳動-圓柱齒輪傳動
6) 圓柱齒輪-鏈傳動
7) 圓柱齒輪-平帶傳動
8) 圓柱齒輪-齒帶傳動
9) 擺線針輪-平帶傳動
10)擺線針輪-齒帶傳動
11)擺線針輪-鏈傳動
12)圓柱齒輪-鏈傳動
13)圓柱齒輪-平帶傳動
14) 圓柱齒輪-齒帶傳動 學生還可根據自己的拼裝方案進行組裝
3、機械傳動系統傳動參數:轉速、轉矩、功率、效率的檢測及分析。
四、機械傳動性能綜合試驗臺性能特點:
1、精確檢測傳動系統的傳動參數;
2、設計拼裝30種以上傳動系統;
3、集變頻調速技術、磁粉制動技術、檢測技術及應用計算機技術于一體。
軟件內容及特點:
該軟件以C++為開發軟件,可描述傳動系統輸入、輸出的轉速、轉矩及功率變化隨負載變化的曲線,并可適時監測上述參數的數據窗口;
造型及表面處理:
1、大氣美觀、實物感強、加工精細;
2、金屬傳動件均發蘭處理、其他表面防銹處理加噴漆;
表面平整、光滑、清潔無滑痕和脫落斑點。
