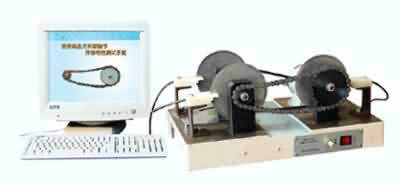

實驗系統采用直流電機為驅動源,采用高集成度的單片機測試系統對其進行實時控制,可通過數碼管進行實時數據顯示,結合計算機強大的數據處理分析系統可進行智能調速、數據分析和處理,并可打印和保存實驗過程中的數據。
實驗臺可做鏈條及單萬向節傳動不均勻率測試實驗。
二、鏈條萬向節傳動實驗臺技術參數:
1、電機額定功率:100W
2、電機轉速:0~2000r/min
3、萬向節傳動角調節范圍:30度
4、鏈輪齒數:Z1=12 Z2=26
5、節 距:T1=127 T2=254(雙節距)
6、電 源:220V交流/50HZ
7、重 量: 30kg
8、外形尺寸:530X340X250(mm)
三、鏈條萬向節傳動實驗臺實驗功能:
使用本測試系統,可以方便地得到以下結果:
1、主動鏈輪和被動鏈輪的轉速曲線 N-θ,最大轉速 Nmax、最小轉速Nmin、回轉不均勻系數ε。
2、萬向聯軸節在正置狀態下測得的轉速變化曲線 N-θ,及Nmax、Nmin、ε值。
3、萬向聯軸節在偏置(0-30°可調)情況下測得的轉速變化曲線 N-θ,Nmax、Nmin、ε值。
