一、齒輪傳動實驗臺簡介:
齒輪傳動實驗臺用于機械設計等課程的教學設備,可進行齒輪傳動效率試驗,小模數齒輪的承載能力試驗,使學生了解封閉功率回流式齒輪實驗臺的基本原理特點及齒輪傳動效率的測試方法。學生在實驗過程中了解關于傳動結構尺寸、重量、功率、速度、傳動比、壽命、可靠性相互之間的關系,并作全面的分析,能準確的把握齒輪傳動在不同工況情況下類型的選擇、設計,以便將來在實際工作過程中深入掌握齒輪傳動的特點。實驗設備采用懸掛式齒輪箱不停機加載方式,加載方便、操作簡單安全、耗能少。在數據處理方面,既可直接抄錄數據手工計算,也可以和計算機接口組成具有數據采集處理,結果曲線顯示,信息儲存、打印輸出等多種功能的自動化處理系統。
二、齒輪傳動實驗臺技術參數:
1、電機額定功率:300w
2、直流電機轉速:0~1100r/min
3、最大封閉功率:1500w
4、最大封閉扭矩:15NM
5、實驗齒輪模數:2
6、速比:i=1
7、齒數:Z4=Z3=Z3=Z1=38
8、電源:220V交流/50Hz
9、重量:90kg
10、外形尺寸:900×550×300(mm)
三、齒輪傳動實驗臺實驗功能:

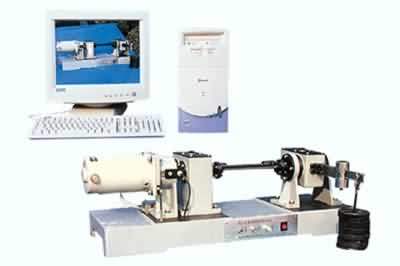

齒輪傳動實驗臺由齒輪試驗臺與計算機組成,兩者由RS232串行線相連,并由專用軟件進行數據處理。齒輪試驗臺采用封閉功率流式齒輪實驗臺,使用該實驗系統,可以方便地完成以下實驗:
1、了解封閉功率流式齒輪實驗臺的基本原理、特點及測定齒輪傳動效率的方法。
2、通過改變載荷,測出不同載荷下的傳動效率和功率。輸出T1-T4關系曲線及η-T4曲線。其中T1為輪系輸出扭矩(即電機輸出扭矩),T4為封閉扭矩(也即載荷扭矩),η為齒輪傳動效率。
