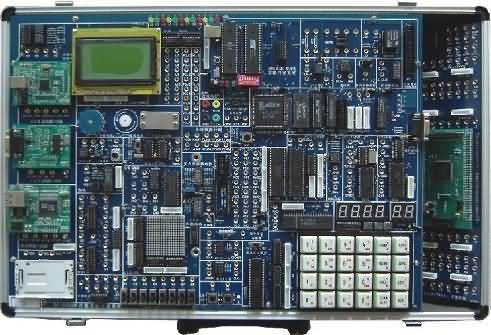

一、產品介紹：
創新單片機.EDA綜合開發實驗儀系統是《MCS-51單片機原理與接口》《C8051Fxxx高速SOC單片機原理及應用》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備，在傳統實驗項目的基礎上增加了新型實用接口（如紅外線收發、多種總線開發、網絡通信等），為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、創新單片機、EDA綜合開發實驗儀系統主要特點：
（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。仿真器外接，配有Keil-c仿真器K51U或選配JD-208和其它型號仿真器。JD-208高性能MCS-51硬件仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和用戶CPU獨立運行，上位仿真軟件支持匯編、C語言、PL/M語言?？蛇\行于WIN98/2000/NT/XP操作系統平臺。
（2）仿真C8051F 單片機（SOC）：該實驗系統可擴展C8051F020嵌入式實驗開發模塊, 并配有EC5型USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；集成開發環境支持Silicon Labs IDE和KEIL C軟件。可對嵌入式系統C8051F 單片機（SOC）進行實驗、開發。
（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。
（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（5）二次開發：主機板留有系統總線接口，通過單片機仿真器調試用戶系統。
（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
三、創新單片機、EDA綜合開發實驗儀系統組成：
·硬件：
（1）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），16*16 LED點陣電路，開關邏輯電平輸入/輸出電路，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口，PWM電路、射極跟隨器。
（2）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看門狗MAX813L等；
（3）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；
（4）新型實用接口電路：數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日歷鐘（PCF8563）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。外型尺寸(長*寬*高)：52*33.5*10cm
四、創新單片機、EDA綜合開發實驗儀實驗項目：
(一)軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒灒?/span>
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
(二)硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）8 / 12位A/D轉換實驗；
（10）8 / 12位D/A轉換實驗；
（11）8279鍵盤顯示實驗；
（12）通用打印機實驗；☆
（13）微型打印機打印字符、曲線、漢字實驗；☆
（14）日歷時鐘DS12887控制實驗；☆
（15）I2C儲存卡讀寫實驗；
（16）語音芯片ISD1420控制實驗（錄音）；☆
（17）語音芯片ISD1420控制實驗（放音）；☆
（18）繼電器控制實驗；
（19）步進電機控制；
（20）8253方波實驗； （21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）溫度壓力實驗；
（29）CAN總線通訊接口實驗；☆
（30）以太網TCP/IP協議接口實驗；☆
（31）USB2.0通訊接口實驗?！?/span>
（32）DS18B20單總線溫度測量實驗
（33）紅外線遙控收發實驗
（34）TLC549串行A/D轉換實驗
（35）TLC5615 10位D/A串行轉換實驗
（36）I2C日歷時鐘實驗
（37）看門狗實驗
（38）PWM實驗
（39）射極跟隨器
（40）EDA擴展卡(isp1032/ep1k30等) ☆
說明：實驗項目打“☆”號為選配擴展卡實驗
附:C8051F020單片機主要特點：
C8051F嵌入式仿真系統是針對C8051F 單片機（SOC）而開發的。C8051F單片機完全兼容MCS-51指令系統，利用此平臺，不僅可以開展傳統的MCS-51單片機教學，如指令系統、中斷系統、I/0口接口實驗、外圍邏輯和通信實驗，也可以講授片上系統（SOC）的概念、體系結構、設計方法、系統應用，使學生在學會C8051F系列片上系統單片機開發方法的同時，感受到片上系統單片機在設計方法上的革新和解決的高效。
1、模擬外設:
(1)逐次逼近型(SAR)12位 ADC(ADC0)
●可編程轉換速率，最大100ksps
●可多達8 個外部輸入；可編程為單端輸入或差分輸入
●可編程放大器增益：16、8、4、2、1、0.5
●數據相關窗口中斷發生器
●內置溫度傳感器（±3°C）
(2)8 位 ADC(ADC1)
●可編程轉換速率，最大500ksps
●8 個外部輸入
●可編程放大器增益：4、2、1、0.5
(3)兩個12 位DAC
●可以同步輸出，用于產生無抖動波形
(4)兩個模擬比較器
●16個可編程回差電壓值
●可用于產生中斷或復位
(5)電壓基準
●內部基準（2.4V）
●外部部基準輸入
(6)精確的VDD 監視器和欠壓檢測器
●可通過MONEN引腳允許或禁止。
2、片內JTAG 調試和邊界掃描
●片內調試電路提供全速、非侵入式的在系統調試
●支持斷點、單步、觀察點、堆棧監視器；可以觀察/修改存儲器和寄存器
●符合IEEE1149.1 邊界掃描標準
3、高速8051 微控制器內核
●流水線指令結構；70%的指令的執行時間為一個或兩個系統時鐘周期
●速度可達25MIPS（時鐘頻率為25MHz 時）
●22 個矢量中斷源
4、存儲器
●4352 字節內部數據RAM（4K + 256）
●64K 字節FLASH 存儲器；可以在系統編程，扇區大小為512 字節
●外部64K 字節數據存儲器接口（可編程為復用方式或非復用方式）
5、數字外設
●8 個字節寬的端口I/O（C8051F020）所有口線均耐5V 電壓
●可同時使用的硬件SMBus(I2CTM 兼容)、SPITM及兩個UART 串口
●可編程的16 位計數器/定時器陣列，有5個捕捉/比較模塊
●5 個通用16 位計數器/定時器
●專用的看門狗（WDT）定時器；
6、時鐘源
●內部可編程振蕩器：2-16MHz
●外部振蕩器：晶體、RC、C、或外部時鐘
●實時時鐘(RTC)方式（用定時器3 或PCA）；
7、供電電壓（2.7V - 3.6V）
●典型工作電流：10mA @ 20MHz
●多種節電休眠和停機方式
