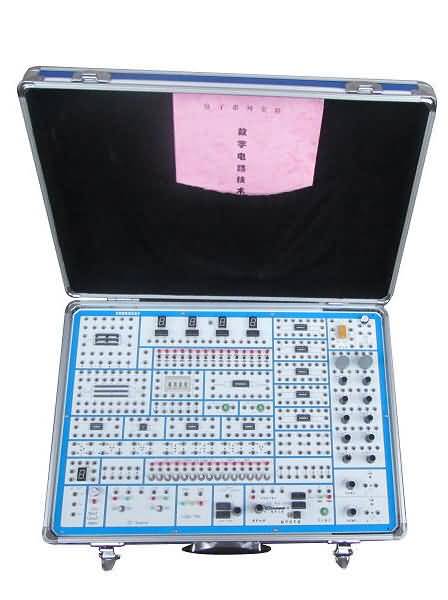

SG-6410型數字電路實驗箱是“數字電路”、“脈沖電路”以及課程設計的基本教學儀器，同時也是產品開發及科研的基本工具之一。該產品在設計時充分考慮實驗需要，并吸收了同類產品的優點，設計精良，性能穩定可靠。
一、數字電路實驗箱技術參數
1、工作電源：單相交流220V±5% 50HZ
2、外形尺寸：512mm×357mm×176mm
3、整機功耗：<60W
4、環境溫度：-5℃～40℃
5、相對濕度：≤85%（25℃）
二、數字電路實驗箱主要設置及性能特點
1、實驗板
（1）母板采用2mm厚印制線路板制成，正面印有連線、字符等，反面是相應的印刷線路及有關元器件等。
（2）母板上設有若干個高可靠的圓腳集成塊插座（8P、14P、16P、20P、28P、及40P）及60多根高可靠的鍍銀長紫銅管，供插電阻、電容、電位器和三極管等。母板上固定器件有多圈電位器、電容器、按鈕開關以及晶振等。還設有340多個高可靠鎖緊式防轉疊插座（與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好）作為實驗連接點、測試點，實驗接線時，只要拿鎖緊插頭線相互連接即可。
（3）母板設計合理，接觸可靠，實驗靈活方便。徹底解決了長期使用接觸不良等問題。
2、直流電源 提供±5V/0.5A和±15V/0.5A的穩壓源四路,均有短路保護自動恢復功能,其中+5V電源具有短路報警、指示功能。`
3、脈沖信號源 提供正、負輸出單次脈沖一組和一組頻率1HZ、1KHZ、20KHZ附近連續可調的方波脈沖源，通過頻率細調多圈電位器對輸出頻率進行細調。
4、三態邏輯測試筆 高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或電平處于不高不低的電平值時黃色發光管亮。
5、電平指示 15位紅色LED
6、邏輯開關 15位紅色LED
7、數字顯示 四位七段LED
8、撥碼開關 四位可逆十進制撥碼開關
9、保護箱 高強度ABS工程塑料保護箱，外形尺寸為：512mmX357mmX176mm有把手等，造形美觀大方。
10、備有實驗連接線和實驗指導書等。
三、數字電路實驗箱實驗項目：
提供編有22個實驗項目的詳細實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學?？筛鶕?jù)自已的教學需要進行精選，還可以結合自已的要求進行改寫、擴充及開發其他新的實驗項目。
（1）晶體管開關特性、限幅器與鉗位器
（2）TTL集成邏輯門的邏輯功能與參數測試
（3）CMOS集成邏輯門的邏輯功能與鉗位器
（4）集成邏輯電路的連接和驅動
（5）組合邏輯電路的設計與測試
（6）譯碼器及應用
（7）數據選擇器及其應用
（8）觸發器及應用
（9）計數器及應用
（10）移位寄存器及應用
（11）脈沖分配器及其應用
（12）使用門電路產生脈沖信號自激多諧振蕩器
（13）單穩態觸發器與施密特觸發器脈沖延時與波形整形電路
（14）555時基電路及其應用
（15）D/A、A/D轉換器
四、數字電路實驗箱主要配置清單
|
序號 |
名 稱 |
規格型號 |
數 量 |
單 位 |
備注 |
|
1 |
實驗箱體 |
鋁塑結構，高強度ABS工程塑料保護箱，外形尺寸為512mm×357mm×176mm |
1 |
只 |
|
|
2 |
母板 |
2mm厚印制線路板 |
1 |
塊 |
|
|
3 |
集成座 |
8P、14P、16P、20P、28P、40P |
18 |
個 |
|
|
4 |
長紫銅管 |
鍍銀 |
66 |
根 |
|
|
5 |
直流電源 |
±5V/0.5A和±15V/0.5A |
4 |
路 |
|
|
6 |
脈沖信號源 |
單次脈沖一組和一組頻率1HZ、1KHZ、20KHZ附近連續可調的方波脈沖 |
2 |
組 |
|
|
7 |
邏輯測試筆 |
三態 |
1 |
只 |
|
|
8 |
電平指示器 |
LED |
15 |
位 |
|
|
9 |
邏輯開關 |
LED指示 |
15 |
位 |
|
|
10 |
譯碼顯示器 |
七段LED |
4 |
位 |
|
|
11 |
撥碼開關 |
四位可逆十進制撥碼開關 |
4 |
位 |
|
|
12 |
實驗連接線 |
高可靠自鎖緊 |
1 |
套 |
|
|
13 |
實驗指導書 |
|
1 |
套 |
|
