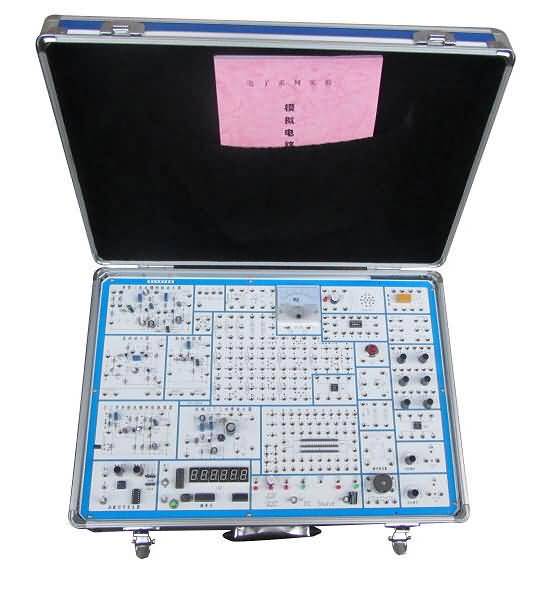

“SG-6411型模擬電路實驗箱”是模擬電路、電子技術基礎以及課程設計的基本實驗教學儀器。該產品充分考慮“模電”實驗教學特點，進行精心設計，產品性能可靠，有利于培養學生的動手能力，是高等院校、職業技術學院、中專等理想的教學設備。
一、模擬電路實驗箱主要設置及性能特點
1、實驗板
（1）母板采用2mm厚印制線路板制成，正面有元器件圖形符號及相應的連線，反面為印刷線路，并焊好相關的元器件。
（2）母板上設有8P 2只、14P 1只、40P 1只高可靠圓腳集成塊插座，還設有200多根可靠的鍍銀長紫銅管，供插電阻、電容、電位器和三極管等。母板上的固定實驗器件有三端穩壓塊（如7815、7915、LM317等）、電容器、三極管（如3DG6、3DG12、3CG12等）、場效應管、可控硅、單結晶體管、12V信號燈、整流橋堆、二極管、穩壓管（2CW54等）、功率電阻、振蕩線圈、揚聲器、精密多圈電位器（10K1只、100K1只）、蜂鳴器等。母板上設用250多個高可靠鎖緊式防轉疊插座（與集成塊插座、鍍銀紫銅管及固定器件腳等已內部連好）作為實驗時的連接點、測試點。
（3）母板上配有共射極單放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板四塊固定線路實驗板。
（4）母板設計新穎，實驗方便可靠。徹底解決接觸不良等問題。
2、直流電源 提供±5V/0.5A，±12V/05A穩壓電源共四路，均有短路保護自復功能。
3、交流電源 提供0V、6V、10V、14V及中心抽頭17V兩路低壓交流電源（AC50HZ）。
4、指針式直流毫安表 量程為1mA，內阻100歐。
5、頻率計 六位數碼顯示
6、保護箱 高強度ABS工程料保護箱，有把手，造型美觀大方。
7、備有實驗連接線及實驗指導書等。
二、模擬電路實驗箱技術參數
1、工作電源：單相交流220V±5% 50HZ
2、外形尺寸：512mm×357mm ×176mm
3、整機功耗：<60W
4、環境溫度：-5℃～40℃
5、相對濕度：≤85%（25℃）
三、模擬電路實驗箱實驗內容
提供編有26個實驗項目的詳細實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學?？筛鶕?jù)自己的教學需要進行選擇，還可以結合自己的要求進行改、擴充及開發其它新的實驗項目。
本實驗指導書所列的實驗項目如下：
（1）常用電子儀器的使用
（2）晶體管共射極單管放大器
（3）場效應管放大器
（4）負反饋放大器
（5）射極跟隨器
（6）差動放大器
（7）集成運算放大器指標測試
（8）集成運算放大器的基本應用Ⅰ模擬運算電路
（9）集成運算放大器的基本應用Ⅱ信號處理（有源濾波器）
（10）集成運算放大器的基本應用Ⅲ信號處理（電壓比較器）
（11）集成運算放大器的基本應用Ⅳ信號處理（波形發生器）
（12）RC正弦波振蕩器
（13）LC正弦波振蕩器
（14）函數信號發生器的組裝與調試
（15）壓控振蕩器
（16）低頻功率放大器ⅠOTL功率放大器
（17）低頻功率放大器Ⅱ集成功率放大器
（18）直流穩壓電源Ⅰ串聯型晶體管穩壓電源
（19）直流穩壓電源Ⅱ集成穩壓器
四、模擬電路實驗箱主要配置清單：
|
序號 |
名 稱 |
規格型號 |
數 量 |
單 位 |
備注 |
|
1 |
實驗箱體 |
鋁塑結構，高強度ABS工程塑料保護箱，外形尺寸為512mm×357mm×176mm |
1 |
只 |
|
|
2 |
母板 |
2mm厚印制線路板 |
1 |
塊 |
|
|
3 |
集成座 |
8P、14P、40P |
1 |
套 |
|
|
4 |
長紫銅管 |
鍍銀 |
230 |
根 |
|
|
5 |
防轉疊接插座 |
高可靠自鎖緊式 |
256 |
個 |
|
|
6 |
固定實驗器件 |
三端穩壓塊（如7815、7915、LM317等）、電容器、三極管（如3DG6、3DG12、3CG12等）、場效應管、可控硅、單結晶體管、12V信號燈、整流橋堆、二極管、穩壓管（2CW54等）、功率電阻、振蕩線圈、揚聲器、精密多圈電位器（10K1只、100K1只）、蜂鳴器等 |
1 |
套 |
|
|
7 |
直流電源 |
±5V/0.5A，±12V/05A |
4 |
路 |
|
|
8 |
低壓交流電源 |
0V、6V、10V、14V及中心抽頭17V兩路 |
5 |
路 |
|
|
9 |
指針式直流毫安表 |
量程為1mA，內阻100歐 |
1 |
只 |
|
|
10 |
頻率計 |
六位數碼顯示 |
1 |
臺 |
|
|
11 |
實驗連接線 |
高可靠自鎖緊 |
1 |
套 |
|
|
12 |
實驗指導書 |
|
1 |
套 |
|
