一、簡述：

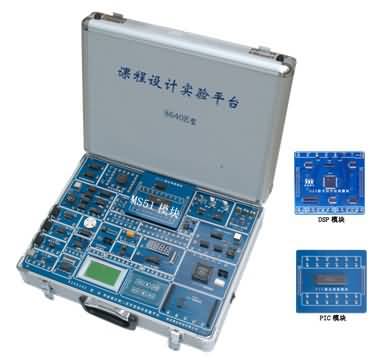

SG-8640E課題設計開發實驗箱是專門為電子和通信類學生進行課題設計或畢業設計實驗開發的產品，基本包括了電子和通信類學生所接觸到的所有硬件資源。
微處理器采用插拔模塊式：用戶可選擇MS51、PIC、DSP系列。平臺有完全開放的CPLD、液晶、鍵盤模塊；各種異步通信接口、USB接口；多種總線接口：SPI、E1、I2C、CAN單總線；LED顯示驅動、電機控制模塊；二路數字電話接口、空分、時分交換模塊；溫度傳感采集、顯示、控制模塊；RF射頻收發模塊；各種數字調制解調、CDMA編譯碼模塊、A/D和D/A模塊，及外設功能擴展接口。各個模塊的控制線完全對學生開放，可讓學生自由連接控制線并編制相應軟件實現其期望的單元功能或?qū)卧K級聯成一個大的系統，是一款適合各類學生開發的、深受用戶歡迎的課題設計畢業設計實驗設備。
二、課題設計開發實驗箱產品特點
1.平臺從培養學生實際能力出發，各硬件模塊除學生必須連的電源線、地線、數據線、地址線已連好外，所有的控制總線均懸空，學生只有在熟悉相應硬件芯片的前提下才能完成硬件設計和軟件設計，這對培養學生分所問題解決問題能力有極大幫助。
2.含步進電機控制模塊、數字溫度采集與控制模塊、數字調制解調模塊、時分交換模塊、系統外設接口模塊、CPLD模塊、MODEM模塊、CAN總線驅動模塊、RF收發等模塊。
3.含數字與模擬電路、電子技術及應用、數字通信、程控交換、通信原理、接口技術、DSP數字信號處理、單片機原理設計與應用、數字傳輸技術等綜合實驗課題。
4.可進行單元實驗、系統實驗、綜合實驗、課題設計與二次開發。
5.運用CPLD、DSP數字信號處理技術，系統性強，綜合實驗項目多。是課程設計、畢業設計、創新實驗、二次開發及電子設計大賽的必選產品。
6.有20多種接口技術：
（1）RS232、RS422、USB、MODEM接口、CAN接口；
（2）電話接口、用戶模塊接口、雙音多頻接口、程控時分交換接口；數字圖象傳輸接口；
（3）A/D與D/A接口、DSP總線接口、LED驅動接口；
（4）數據串行接口、液晶顯示接口；
（5）多種總線接口：?jiǎn)慰偩€傳輸接口、I2C總線傳輸接口、SPI總線傳輸接口、E1總線傳輸接口；
（6）溫度傳感器接口；
（7）PCM編譯碼接口、E1通信接口。
7.適用于各個層次的實驗教學、畢業設計與課程設計，解決了通信工程專業實驗室的重復配置。
三、課題設計開發實驗箱實驗項目
（一）電子技術開發課題設計
課題1 LCD接口的硬件設計、字符與漢字顯示。
課題2 串行LED驅動芯片MAX7219接口硬件設計、LED數碼顯示與LED發光管顯示。
課題3 電壓監視器的應用
課題4 串行EEPROM數據的存取。
課題5 串行EEPROM中硬件狗的使用。
課題6 單總線數字溫度傳感器接口硬件設計、數字溫度的LCD或LED顯示。
課題7 繼電器的驅動與溫度控制儀的設計
課題8 電機的控制與驅動
課題9 數字電位器的控制與LCD背光調節
課題10 并行擴展口的接口的硬件設計、與LED條碼顯示。
課題11 RS232、RS422、RS485的接口的硬件設計、MS51與PC機串口的數據通信。
課題12 CPLD的分頻設計及用MS51的計數輸入實現LED（或LCD）數字頻率計。
課題13 用CPLD、MS51和LCD設計誤碼儀。
課題14 MS51與串行A/D芯片的接口的硬件設計和數據采集軟件設計。
課題15 MS51與串行D/A芯片的接口的硬件設計和數據采集軟件設計。
課題16 CPLD實現MS51與DSP間HPI接口通信信號及時序設計。
課題17 MS51與DSP間HPI接口的硬件設計及數據讀寫程序設計。
課題18 用PC機的USB口和實驗箱USB間的通信。
課題19 MS51和射頻接口設計。
課題20 MS51和MODEM芯片接口設計。
課題21 PIC單片機自帶硬件狗的使用。
課題22 用PIC芯片的SPI方式設計和串行LED驅動芯片硬件接口，并編程顯示。
課題23 PIC單片機比較器的使用。
課題24 PIC單片機捕捉器的使用。
課題25 脈寬調制方式PWM的使用與電機控制。
課題26 PIC單片機溫度采集、顯示、控制。
課題27 PIC并行從動口使用。
課題28 PIC片內A/D使用。
課題29 PIC18系于片內CAN總線使用。
課題30 PIC單片機多種復位的使用。
課題31 用可編程模擬器件設計濾波器。
（二）通信原理課題設計
課題1 PCM編譯碼電路設計與時鐘信號產生實驗
課題2 線路速率可變的PCM編譯碼時鐘信號產生與時分復用實驗
課題3 CPLD數字基帶信號的產生
課題4 CPLD各種定時信號的產生
課題5 CPLD位同步時鐘提取
課題6 CPLD的HDB3編譯碼設計與實現
課題7 數字調制技術——PSK調制解調
課題8 數字調制技術——QPSK調制解調
課題9 數字調制技術——OQPSK調制解調
課題10 數字調制技術——MSK調制解調
課題11 數字調制技術—— FSK調制解調
課題12 CDMA編譯碼
課題13 卷積編譯碼軟件設計
課題14 漢明碼編譯碼軟件設計
課題15 交織編譯碼軟件設計
課題16 MODEM接口芯片MSM7512硬件設計、各節點波形觀測
課題17 MODEM接口芯片MSM7512間通信程序設計。
課題18 時分復用系統設計
另：借助于平臺的硬件資源，自制小線路板插在平臺右下角擴展座中，可完成：
課題19 用XR2206實現FSK調制解調的設計與實現
課題20 用MC34115實現CVSD編譯碼電路的設計與實現
課題21 用CP1306實現ADPCM編譯碼電路的設計與實現
課題22 用SC22103實現HDB3編譯碼電路的設計與實現
課題23 用CD4046模擬鎖相環電路的設計與實現
課題24 基帶傳輸仿真與眼圖觀察電路的設計與實現
課題25 PSK調制解調系統電路的設計與實現
（三） 數字程控交換課題設計
課題1 用戶線接口電路的組成及基本功能設計
課題2 電話摘掛機檢測
課題3 信令信號的CPLD產生
課題4 雙音多頻（DTMF）信號電路設計與電話號碼檢測
課題5 MS51完成電話的整個呼叫過程即設計一個二個電話的計發器。
課題6 空分交換網絡電路設計與實現
課題7 時分交換網絡電路設計與實現用（芯片MT8980）
課題8 MT8980信息方式的使用
課題9 電話號碼的檢測、LCD顯示，通話計時計費
（四） DSP數字信號處理與接口技術應用課題設計實驗
課題1 緩沖串口的自環程序設計與測試。
課題2 緩沖串口SPI方式程序設計、與串行LED驅動芯片接口的硬件設計、LED數碼顯示與LED發光管顯示。
課題3 數字溫度傳感器的單總線接口的硬件設計、溫度采集軟件設計、數字溫度的LED顯示。
課題4 與E1接口的硬件設計、PCM數據采集軟件的設計。
課題5 用DSP緩沖串口實現時分交換、時分復用的功能。
課題6 DSP與主機接口的硬件設計與通信軟件的編著。
課題7 DSP的I/O接口的硬件設計。
課題8 DSP的RAM接口的硬件設計。
課題9 DSP與串行A/D芯片的接口的硬件設計和數據采集軟件設計。
課題10 DSP與串行D/A芯片的接口的硬件設計和數據采集軟件設計。
課題11 各種數字濾波器的設計與實現。
課題12 DSP不可屏蔽中斷的使用。
課題13 DSP可屏蔽中斷的使用。
課題14 DSP分支跳轉的使用。
課題15 DSP基本I/O口使用。
（五）SG-8640E能將各模塊接鏈構成實際系統，如：
1、PC機和平臺間信息互通
計算機通過RS232或RS422或USB口——KH-8640E微處理器——液晶顯示——用鍵盤應答——信息返回PC機。
2、分布式溫度測量系統
SG-8640E采集溫度——處理并在LCD上顯示——數據打包加上幀頭后經串口輸出——多個KH-8640E串口并接后進PC機。
3、電話遙控溫度控制系統
電話信號—-雙音多頻檢測—-微處理器——存貯遙控設定參數（EEPROM中）——當前溫度采集顯示——-控制運算——步進電機控制。
4．小交換機實驗
5．基于MODEM口的平臺間通信
6．基于CAN總線的多平臺間主從通信
