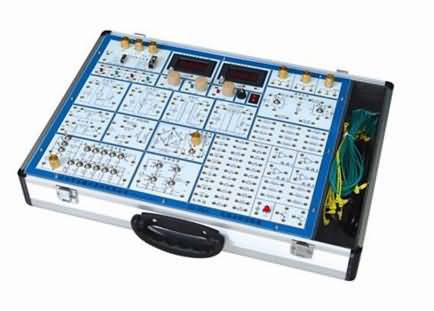

SG-950A電路分析實驗箱是在SG-950電路分析實驗箱的基礎的上改進而成,主要是進行電工學中的有關電路分析理論的實驗論證,屬弱電類實驗。它采用模塊式結構,各模塊間相互獨立,通過各元件區不同元件組合,可組成多種測試電路,實驗模板正面印有電路圖,反面裝有器件,各實驗電路中需測試的點均裝有測試孔,使用方便,接觸可靠,而且壽命長、效率高,適用于進行各種電路的實驗研究,可滿足電工原理、電路分析等課程實驗教學的需要。
一、電路分析實驗箱系統組成
(1)電源輸入:AC220V±10% ,50HZ
電源 輸出:固定輸出±l2V/0.5A,±5V/0.5A;可調輸出0V~±l2V/0.5A, 均有短路過載保護,自動恢復功能。
電流輸出:0~l00mA.
(2)函數信號發生器
波形:正弦波、方波、三角波
頻率范圍:0HZ~100KHZ,分四檔連續可調
幅值:方波、正弦波、三角波 (峰-峰值:0~10V)
(3)1只數字電壓表,分0~2V、0~30V二檔;
1只數字電流表,分0~2mA、0~200mA二檔,精度為0.5級;
可同時滿足多 個測試點電壓、電流的動態監測。
(4)器件庫:有l(wèi)~2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。
器件庫主要是幫助學生自已設計實驗電路,提高學生的動手能力、設計能力,為開放性實驗提供平臺。
(5)系統配有“電路設計與仿真軟件—Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗,以提高設計成功率。
(6)鋁合金保護箱,堅固耐用,樣式美觀、大方。
二、電路分析實驗箱可完成以下實驗:
(1)線性與非線性元件的伏安特性。
(2)電位及其與電壓關系的研究?! ?/span>
(3)基爾霍夫定理及其故障判斷。
(4)疊加定理。
(5)電壓源與電流源的等效變換?! ?/span>
(6)戴維南及諾頓定理?! ?/span>
(7)最大功率傳輸測定
(8)受控源VCVS、VCCS的實驗。
(9)典型電信號的觀察和測量?! ?/span>
(10)RC一階電路的響應測試。
(11)二階電路的響應測試。
(12)RC選頻網絡特性測試。
(13)R、L、C元件在正弦電路中的特性實驗。
(14)R、L、C串聯諧振電路的研究。
(15)R、L、C并聯諧振電路的研究
(16)雙口(二端口)網絡測試。
(17)互易定理實驗。
(18)其它電路的研究
