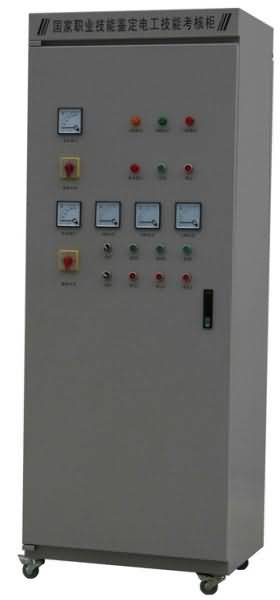

PLC應用技術電器技能考核柜概述
1、電氣控制柜:貼塑鋼板材料、尺寸:1800×800×600mm,灰白色,帶萬向滾輪及剎車裝置,雙層結構;1臺;
2、PLC:主機48點(FX2N-48MR)、繼電器輸出,配置與計算機通訊線及編程線;內附8K步RAM、功能指令298條,有模擬量模塊,通訊功能強;配置8位模擬量輸入輸出模塊(兩路輸入,一路輸出)、PID調節模塊;晶體管輸出的16點擴展模塊;各1臺;
3、變頻器:FR-E540 2.2KW、三相400V電源,可選擇柔性-PWM控制/高載波頻率PWM控制,V/F控制,自動轉矩提升控制等;1臺;
4、觸摸屏:MT506 5.7英寸彩屏,可與PLC、計算機通訊;1臺;
5、常用低壓電氣:D20單、三相空開;各1個;
6、DZ47LE漏電保護器C16;1個;
7、RLI-15A熔斷器,RT16-32;各3個;
8、CJ20-20交流接觸器;6個;
9、JQX中間繼電器;3個;
10、JS7-2A時間繼電器;2個;
11、JR36-20熱繼電器;4個;
12、200W可調電阻器;2個;;
13、BK-100控制變壓器;1個
14、220VLED指示燈(紅、綠);紅4個、綠4個;
15、1平方、0.5平方BVR導線;各200米;
16、按鈕;紅4個、綠4個;
17、接線端排;10塊;
18、導線標號套管(配0.5、1平方導線);各1卷(200米);
19、走線槽(中、小號),40米;0.5~1mmBVR導線2卷;
20、器件安裝網孔板:尺寸:1400×700mm;1塊;
21、常用電工工具1套:(數字萬用表1塊,維修電工實訓工具1套:中、小號十字螺絲刀,中、小號一字螺絲刀,鐘表螺絲刀1套,剝線鉗,尖嘴鉗,剪刀,活動扳手(4寸),小號壓線鉗,鋼絲鉗、6寸)電烙鐵一把、鋼鋸一把;
22、計算機1臺(Intel E2180/Intel G31 主板/1G(DDR2 667)/160G SATA/USB鍵盤/USB光電鼠標/COMBO/無FD/linux /集成Intel GMA3100顯卡/集成聲卡/10-100-1000M集成網卡/BTX 機箱/17液晶顯示器。);
23、控制柜門:門上安裝一塊電壓表(配轉換開關測量三相電壓)、三塊電流表0~20A、功率表一塊(0~5KW);八個指示燈(四紅四綠);八個按鈕(四紅四綠);
24、器材貨架四個:尺寸:1200 mm *500mm *2000mm(長*寬*高),六層;材料:角鋼(規格:5×5cm角鋼),中間隔板為木板(厚度為2cm),中間加檔;顏色:金屬灰;
25、工程實訓配套專用軟件。
26、配送電力拖動仿真軟件
27、配送PLC與電腦、觸摸屏與PLC通訊電纜
28、配送MCGS工控組態軟件
29、配送光電數顯測速表1塊
