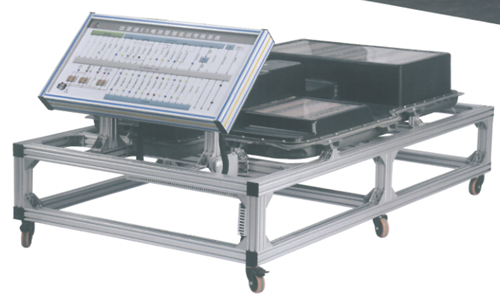

一、比亞迪秦動力電池和管理系統實訓臺簡介
選用原裝比亞迪秦動力電池和管理系統真實材料制作，原裝高壓配電箱和車載充電機；真實展示磷酸鐵鋰動力電池系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包故障分析和處理能力，適用于各院校新能源純電動課程教學和維修實訓。
二、比亞迪秦動力電池和管理系統實訓臺功能特點
1.各主要部件安裝在平臺上，電氣連接方式與實車相同，真實展示原車動力電池系統結構。
2.增加動力電池包顯示器（7寸），安裝在面板上，可觀察充放電過程各項參數，動力電池包充放電過程控制邏輯和主要部件參數變化規律。
3.設備給驅動傳動系統等設備提供動力源，配套原車連接電纜線，與原車連接方式相同。
4.配備12V電源接地機械開關。
5.高壓配電箱上蓋半透明改裝，展示控制原理和內部控制器件結構。
6.配原理教學面板，完整顯示動力電池，高壓配電箱，電池管理器，車載充電機，交流充電口等工作原理圖，低壓控制電路安裝用檢測端子，借助萬用表和示波儀，實時檢測各種狀態數據變化。
7.設備由可移動臺架(帶原理面教板)、臺架水平放置，安裝各主要零部件；底部安裝4個帶自鎖裝置萬向腳輪。
8.配備智能化故障設置和考核系統，由教師設置故障，學員分析并查找故障點。
9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1. 外形尺寸：1600*1000*1700（長*寬*高）
2. 高壓動力母線電源：DC486.4V
3. 低壓控制工作電源：DC12V
4. 動力電池類型：環保型磷酸鐵鋰動力電池
單體電池：3.2V20AH
動力電池包總電壓：3.2*152=486.4V
動力電池包容量：486.4V20AH（10度電）
完全充放電次數：2000次
工作溫度：-20°～60°
5. BMS電池管理系統：采用分布式電池管理系統，由1個電池管理控制器（BMC）和10個電池信息采集器（BIC）及1套動力電池采樣線組成
四、比亞迪秦動力電池和管理系統實訓臺實訓項目
比亞迪秦單體動力電池電壓等級和容量認知。
比亞迪秦動力電池組組成，電壓等級和容量認知。
比亞迪秦分布式電池管理系統BMS組成和功能認知。
比亞迪秦BMS采集動力電池組壓差實訓。
比亞迪秦BMS采集動力電池組溫差實訓。
比亞迪秦分布式電池管理系統BMS工作原理認知。
比亞迪秦動力電池包在各種狀態下邏輯控制關系，電流，電壓，電池壓差，電池溫度等數據測試實訓。
比亞迪秦高壓系統操作安全注意事項，高壓連接器插拔方法實訓。
比亞迪秦動力電池包（BMS）故障分析與診斷。
比亞迪秦維修開關認知。
比亞迪秦交流慢充認知與實訓。
比亞迪秦交流漏電傳感器實訓。
五、基本配置
磷酸鐵鋰動力電池組，分布式電池管理系統BMS，BMS顯示屏，維修開關，輔助蓄電池，高壓配電箱，漏電傳感器，車載充電機，交流充電口，可移動臺架和教學板。
