可選用：吉利帝豪EV300、比亞迪E5、北汽EV160、榮威eRX5

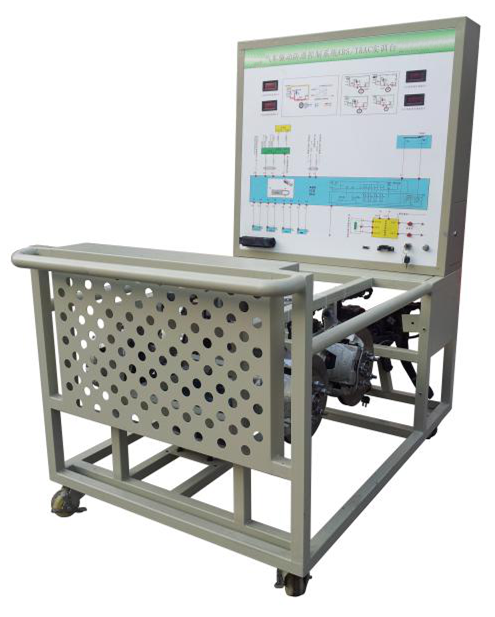

一、純電動汽車電動真空助力及電子駐車系統一體化教學實訓系統簡介
選用原裝純電動轎車電動真空助力液壓制動系統；真實地展示純電動轎車電動真空助力液壓制動系統核心零部件的結構與控制原理、安裝位置和運行工況，培養學員對純電動轎車電動真空助力液壓制動系統故障分析和處理能力。
適用于職業技術學院新能源純電動汽車制動系統課程教學和維修實訓。

二、純電動汽車電動真空助力及電子駐車系統一體化教學實訓系統功能特點
1.各主要部件安裝在平臺上，保留原車電氣連接方式與結構，斷電后可方便拆檢，訓練學員在拆裝連線過程掌握純電動汽車制動系統零部件拆檢要點。
2.可單獨工作，12VDC電源由開關電源提供。
3.教學板完整顯示電動真空助力液壓制動系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；
4.設備由平臺和教學板組成，平臺水平放置，安裝原車零部件；底部安裝4個帶自鎖腳輪裝置。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
6.配備智能化故障設置和考核系統。
7.配套實訓指導書，包含系統工作原理，實訓科目，故障設置及清除等要點。

三、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	電動真空泵	原車	套	1
2	電動真空泵控制單元	原車	套	1
3	ABS控制系統	原車	套	1
4	檢測控制面板(帶面板柜)	裝有各種檢測端子以及彩色電路圖和液壓管路圖；（9509004mm鋁塑板，且安裝絕緣底板)	套	1
5	前左右剎車機構總成	原車	套	1
6	后左右剎車機構總成	原車	套	1
7	剎車真空助力器	原車	個	1
8	剎車總泵與踏板	原車	套	1
9	剎車油瓶	原車	個	1
10	壓力表	0～100kg/psi	個	6
11	開關電源	12V30A	只	1
12	點火開關		只	1
13	帶標識的保險絲與繼電器盒		套	1
14	真空表		只	1
15	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
16	電機與變頻器		套	1

四、一體化教學軟件
1、以吉利帝豪EV300純電動汽車制動系統為原型精準測繪，利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現純電動汽車制動系統的結構原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。
2、擬現實3D仿真系統利用人機交互系統具有強大的交互操作功能：
具有便捷、人性化的操作方式，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。
3、虛擬現實3D仿真系統符合院校純電動汽車教學大綱，對其進行子系統分解學習。
4、制動系統的原理模擬：通過平面動畫模擬純電動汽車制動系統的工作原理，動畫通俗易懂，操作界面友好。
5、虛擬現實3D仿真系原理統教學功能：
通過三維仿真技術虛擬再現制動系統的工作過程：可獨立顯示制動系統的分布與組成，在三維環境中模擬整車在制動時，制動泵和制動分泵的工作過程。
6、虛擬現實3D仿真系統模擬拆裝教學功能：
模型按照原廠維修手冊標準的拆裝順序進行程序化設計，學生在分解和裝配ABS泵時必須按照科學的順序進行操作，有助于規范學生的實操標準。
7、虛擬現實3D仿真系統具有結構認知功能：
三維模型對制動系統的每個零部件（包括：ABS泵、分泵、油管）等部件進行專業術語標識，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉，可進行結構認知教學。
