SG-XDQ8新能源汽車暖風與空調系統實訓臺

時間:2022-03-21 16:05:21

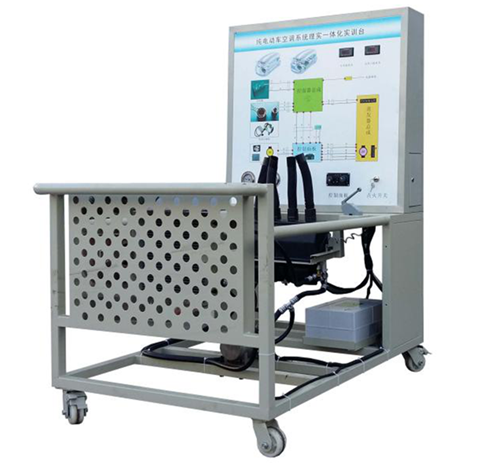

SG-XDQ8新能源汽車暖風與空調系統實訓臺(圖1)



一、新能源汽車暖風與空調系統實訓臺簡介
該設備采用電動汽車空調系統為基礎,充分展示電動汽車空調系統的組成結構和工作過程。適用于各院校對電動汽車空調系統理論和維修實訓的教學需要。

二、新能源汽車暖風與空調系統實訓臺功能特點
1.真實可運行的電動汽車空調系統,充分展示電動汽車空調系統的組成結構和工作過程。
2.由電動汽車電源系統做為動力源,驅動空調壓縮機工作。操作空調控制面板,可真實演示電動汽車空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖;學員可直觀對照電路圖和實物,認識和分析電動汽車空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子,可直接在面板上檢測空調系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表,進出風口溫度表,可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。

三、技術規格
外形尺寸:1500×1000×1700mm(長×寬×高)
動力電源:原電動汽車電源
制 冷 劑:R134a
工作溫度:-40℃~+50℃
高壓壓力表:0~1.5MPa
低壓壓力表:0~0.3MPa
顏色:色卡7032
鋼管:40*40*3mm
面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
移動腳輪:120*80mm

四、新能源汽車暖風與空調系統實訓臺基本配置(每臺)

序號 名       稱 規格型號 單位 數量
1 檢測控制面板(面板柜) 裝有各種檢測端子以及彩色電路圖和原理圖(950*900*4mm) 1
2 點火開關   個 1
3 高壓壓力表 R134a,0~3.5MPa 個 1
4 低壓壓力表 R134a,0~1.5MPa 個 1
5 數字式進風口溫度表   個 1
6 數字式出風口溫度表   個 1
7 空調控制器總成 原車全新 1
8 空調蒸發箱總成 原車全新 1
9 電動汽車空調壓縮機總成 原車全新,48V 1
10 膨脹閥總成 原車全新 1
11 干燥器總成 原車全新 1
12 鼓風機總成 原車全新 1
13 冷凝器 原車全新 個 1
14 冷卻電子風扇 原車全新 1
15 電動汽車空調控制器(驅動電機變頻器)及操縱開關組件 原車全新,48V 1
16 電動汽車電池組 原車全新,48V 1
17 DC/DC系統 原車全新 1
18 移動臺架(帶自鎖腳輪裝置) 1500×1000×1700mm(長×寬×高) 1
19 車載充電器與充電口 配套 1
20 故障模擬與排除裝置   1
21 設備教師手冊   1
22 設備合格證、保修卡   1
