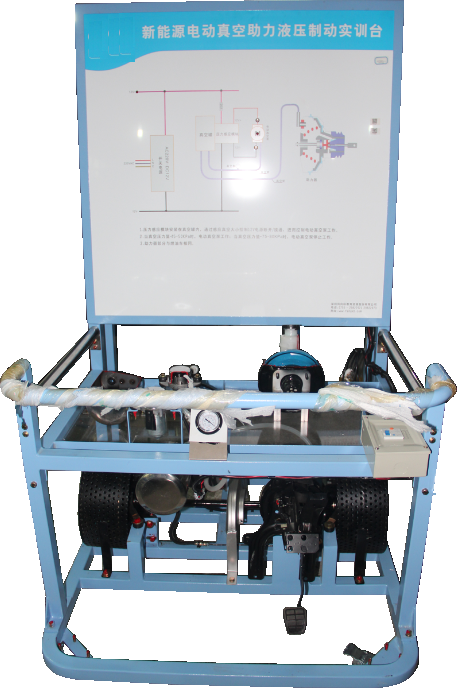

一、新能源汽車制動系統實訓臺簡介
選用主流新能源電動真空助力液壓制動零部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電動真空助力液壓制動零部件之間的連接控制關系、安裝位置和運行參數，通過真空表顯示真空度，使學員認識真空度觸發真空泵原理，并培養學員對電動真空助力故障分析和處理能力。
二、新能源汽車制動系統實訓臺功能特點
1.真實可運行的新能源電動真空助力液壓制動，充分展示各主要零部件組成結構和邏輯控制關系。
2.各主要部件安裝在臺架上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握電動真空助力液壓制動零部件拆裝要點；
3.真空表與真空罐連接，安裝在臺架面板上，面板上同時顯示真空泵電流閉合和斷開，踩下制動踏板，觀察真空表高低和真空泵啟動運行狀態控制關系；當真空度下降到-45Kpa時，壓力傳感器使12V電源閉合，真空泵工作；當真空度上升到-80Kpa時，壓力傳感器使12V電源斷開，真空泵停止工作；通過實際觀察學員掌握純電動真空助力工作原理。
4.實訓臺水平式放置，安裝主要零部件；臺架底部安裝4個腳輪，移動靈活，帶自鎖腳輪裝置，可以固定位置。
5.配備有制動器防護罩等安全保護裝置。
6.配備解剖完整的真空泵總成，真空罐總成，助力器帶泵總成，展示電動真空助力系統各主要零部件結構。
三、技術規格
1.外形尺寸：1500*1000*1700（長*寬*高）
2.輸入電源：AC220V±10% 50Hz
3.開關電源：AC220V-DC12V-30A
4.工作溫度：-20°～+40°
四、新能源汽車制動系統實訓臺實訓項目
1.新能源電動真空助力控制原理，車輛剎車過程真空度大小變化規律認知。
2.了解新能源電動真空助力主要零部件功能認知。
3.壓力感應模塊在邏輯控制中的作用和與真空度大小關系認知。
4.新能源電動真空助力故障分析與診斷。
五、基本配置
傳動軸，前輪碟剎，助力器帶泵總成，真空泵總成，真空罐總成，開關電源，直流電機，真空表，移動臺架；真空泵總成（解剖），真空罐總成（解剖），助力器帶泵總成（解剖）。
