(設備外形參考圖片,具體以實物配置為準)
一 、產品的特點:
實驗臺具有較完善的安全保護措施,較齊全的功能。實驗操作桌中央配有通用電路插扳,電路板由進口ABS注塑而成,背面裝有壓鑄而成九孔成一組的銅片,表面布有九孔成一組相互聯通的插孔,創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊,直觀性好,盒蓋印有永不褪色元件符號,線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構,維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內,實驗時取存方便,大大提高了管理水平,規劃化程度,大大減輕了教師實驗準備工作。
二 、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校,可完成新能源汽車電工學、電工原理、電路分析等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品,它的配備是學校上水平、上等級的重要標志。
三、設備技術指標
(1)工作電源:單相三線 AC 220V±10% 50Hz
(2)溫度:-10~40℃;環境濕度:≤90%(25℃)
(3)外形尺寸:長×寬×高=1650×700×1250mm(可根據實際要求定做)
(4)整機功耗:≤700V.A
(5)安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、實訓臺基本配置及功能介紹
實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
(一) 電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構,鋼質面板,為實訓提供交直流電源、信號源和測量儀表等,具體功能如下:
1.交流電源
(1) 高壓交流電源:四路AC220V電源接口,可為外配儀器設備提供工作電源。
(2) 低壓交流電源:分3V、6V、9V、12V、15V、20V、24V七檔可調,輸出端具有短路保護、過載保護及自動復位功能,同時還提供帶中心抽頭雙17V交流電源。
2.直流電源
(1) 可調直流電源:兩路0.0V~30V/2A連續可調,具有截止型短路軟保護和自動恢復功能,設有三位半數顯指示。
(2) 固定直流電源:±12V/1A、±5V/1A固定輸出,每路均具有短路保護措施。
3.測量儀表
數字直流電流表:測量范圍:0~2000mA,三位半數顯。
數字直流電壓表:測量范圍:0~30V,三位半數顯。
4.功率函數信號發生器/頻率計
1)采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、波形,衰減值。
2)正弦波輸出幅度≥10V,輸出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)頻率范圍: 0.1HZ~2MHz。
4)輸出幅度采用電位器調節,正弦波輸出具有20db衰減。
5)方波占空比可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。
6)頻率計最高測量范圍100MHz。
(二)、實訓桌
采用鐵質雙層亞光噴塑結構,右邊是儀器存放格。桌子中間是抽屜,放置常用工具,桌子下部左右是元件儲存柜,放置實驗元器件。桌中央配置通用九孔電路板(尺寸:35×30cm ),根據實驗電路在其上任意拼插元件盒成實驗電路,元件盒盒體透明直觀,內裝元件一目了然,盒蓋印有永不褪色元件符號,盒蓋與盒體結合采用較科學的壓卡式結構,維修拆裝方便。每張臺桌配有一粒膠皮板,保護通用底板與桌面(如需在桌上放置工具、焊接等)。
(三)、配套工具:
數字式萬用表VC890D、小十字螺絲刀、小一字螺絲刀、小鑷子等常用工具。

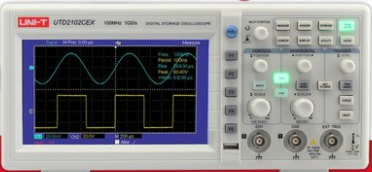

(四)、雙蹤示波器(100M雙通道7寸LCD示波器)
帶寬:100MHZ;通道:雙通道;實時采樣率:1GS/S;屏幕:7英寸
五、輔助教學軟件
(1)電機與變壓器仿真教學軟件(正版3D軟件,有軟件著作權,便于升級,網絡版,提供40個接點)
電機與變壓器仿真教學軟件選取典型的電機與變壓器,圍繞其核心知識點和技能點展開,兼顧教師的課堂教學,力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實驗單元,共18個典型的實驗項目,每個實驗項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實驗任務。
本軟件既可支持教師的課堂演示教學,亦可支持學生進行課前預習,重點支持學生在理論課后進行的自主仿真實驗,并可在此基礎上實現技能考核。
(2)電工作業培訓仿真教學軟件(包含用電安全與觸電急救)(正版3D軟件,有軟件著作權,便于升級,網絡版,提供40個接點)
本產品依據中華人民共和國勞動和勞動安全行業標準(LD/T81.2-2006)《"維修電工"職業技能實驗和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面,教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識(電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志),觸電急救(觸電的方式、安全防護措施、接地與接零保護、人工呼吸,心肺復蘇等急救方法),風險排除(滅火器類型、滅火器的使用),電工電子基本操作(包括低壓電器、電機與變電器、照明電路、電子技術)等4大模塊,15個實驗單元,72個實驗項目。軟件以技能為核心,操作步驟為主線,以學生交互訓練為主體,具有三維可視化、智能化、全交互的特點,集職業性、情境性、過程性、交互性和靈活性于一身,性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了豐富的教學資源。
(3)電子技術仿真教學軟件(正版3D軟件,有軟件著作權,便于升級,網絡版,提供40個接點)
依據教育部電子技術、應用電子技術課程教學大綱與中華人民共和國勞動和勞動安全行業標準(LD/T81.1—2006)《職業技能實訓和鑒定設備通用技術規范》,采用3D仿真技術而研制的大型仿真實訓軟件。包括延時電路等25個實訓項目,基本涵蓋了模擬電子技術、數字電子技術的主要實訓項目。每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。軟件以技能為核心,項目為引領,任務為驅動,操作步驟為主線,學生交互訓練為主體,具有三維可視化、智能化、全交互的特點,集職業性、情境性、過程性、交互性于一身,性價比高。為電子技術實踐教學與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富的教學資源,是電子技術仿真實訓室應配備的主體軟件。實訓內容包括1.延時電路2.穩壓電源3.整流濾波電路4.單管放大5.可控硅調光6.二極管整流電路7.串聯穩壓電源8.延時開關9.電流負反饋電路10.電壓負反饋電路11.單項可控硅整流電路12.差分放大可調穩壓電路13.運算放大電路14.與非門電路15.運算放大器的應用.16、異步計數器的級聯17.定時交流開關18.脈沖式充電電路19.計數調光開關
20.多地單鍵控制21.同步計數器22.整流電路23.溫度傳感器24光敏傳感器檢測25.信號比較輸出報警檢測等。
五、設備配置清單
NO |
配置名稱 |
型號規格 |
單位 |
數量 |
備注 |
1 |
學生電源儀表臺 |
|
臺 |
1 |
|
2 |
學生桌 |
|
個 |
1 |
含電工學基礎透明創新實驗模塊(詳見附件清單) |
3 |
學生桌面板 |
|
塊 |
1 |
|
4 |
絕緣皮 |
|
張 |
1 |
|
5 |
學生凳子 |
|
張 |
2 |
|
6 |
正版輔助教學軟件資源 |
|
套 |
1 |
1.仿真教學軟件
(1)電機與變壓器仿真教學軟件(正版3D軟件,有軟件著作權,便于升級)
(2)電工作業培訓( 包含用電安全與觸電急救)仿真教學軟件(正版3D軟件,有軟件著作權,便于升級)
(3)電子技術仿真教學軟件(正版3D軟件,有軟件著作權,便于升級) |
工具1套 |
(1) |
螺絲刀 |
小一字 |
把 |
1 |
|
(2) |
螺絲刀 |
大一字 |
把 |
1 |
|
(3) |
尖觜鉗 |
|
把 |
1 |
|
(4) |
數字萬用表 |
VC890D |
只 |
1 |
|
(5) |
鑷子 |
|
只 |
1 |
|

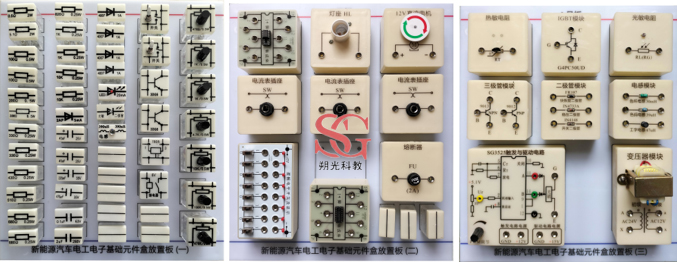

六、 新能源汽車電工電子基礎透明創新實驗模塊配置清單(每臺)
序 號 |
透明實驗模塊名稱 |
型 號/規 格 |
數 量 |
1 |
電 阻 |
0.5Ω |
1 |
2 |
電 阻 |
200Ω |
1 |
3 |
電 阻 |
300Ω |
1 |
4 |
電 阻 |
330Ω |
2 |
5 |
電 阻 |
430Ω |
1 |
6 |
電 阻 |
510Ω |
1 |
7 |
電 阻 |
680Ω |
2 |
8 |
電 阻 |
820Ω |
1 |
9 |
電 阻 |
1KΩ |
2 |
10 |
電 阻 |
10KΩ |
2 |
11 |
電 位 器 |
470Ω |
1 |
12 |
電 位 器 |
1KΩ |
2 |
13 |
電 位 器 |
4.7KΩ |
1 |
14 |
電 位 器 |
10KΩ |
1 |
15 |
電 位 器 |
100KΩ |
1 |
16 |
電解電容 |
47UF |
2 |
17 |
電解電容 |
220UF |
1 |
18 |
電解電容 |
470UF |
1 |
19 |
瓷片電容 |
0.1UF |
1 |
20 |
CBB電容 |
2UF |
1 |
21 |
二 極 管 |
4007 |
4 |
22 |
二 極 管 |
2AP9 |
1 |
23 |
集成運放 |
UA741 |
1 |
24 |
集 成 座 |
8腳 |
1 |
25 |
集 成 座 |
14腳 |
1 |
26 |
直流斬波電路(SG3525觸發與驅動) |
SG3525觸發電路 |
1 |
27 |
逆變電路 |
DC-AC(DC12V逆變AC220V) |
|
28 |
IGBT 模塊 |
G4PC50UD |
1 |
29 |
CD4011 |
芯片 |
1 |
30 |
發光二極管 |
發光二極管 |
1 |
31 |
光敏二極管 |
光敏二極管 |
1 |
32 |
電感 |
390UH |
1 |
33 |
鈕子開關 |
KN1 |
2 |
34 |
穩壓管 |
LM7805 |
1 |
35 |
繼電器 |
6V |
1 |
36 |
短接線模塊 |
短接線模塊 |
10 |
37 |
熱敏電阻 |
熱敏電阻模塊 |
1 |
38 |
光敏電阻 |
光敏電阻模塊 |
1 |
39 |
三極管模塊 |
9012和9013 |
1 |
40 |
電感模塊 |
色碼電感,色環電感,工字電感 |
1 |
41 |
二極管模塊 |
快恢復二極管、穩壓二極管、開關二極管 |
1 |
42 |
變壓器模塊 |
24V/12V 5VA 變壓器 |
1 |
43 |
電流表插座 |
SW電流表插座 |
3 |
44 |
熔斷器 |
熔斷器座 |
1 |
45 |
燈座 |
E14燈座,24V |
1 |
46 |
電平開關和邏輯電平指示 |
電平開關和邏輯電平指示 |
1 |
47 |
車窗玻璃升降器電機 |
提供升降器電機 |
1套 |
48 |
汽車雨刮電機 |
提供雨刮電機 |
1套 |
49 |
新能源汽車傳感器 |
(1)PTC溫度傳感器
(2)胎壓檢測傳感器
(3)空調溫控傳感器
(4)轉速ABS傳感器
(5)汽車倒車雷達探頭
(6)汽車速度傳感器 |
1套 |
50 |
新能源汽車執行器部件
|
(1)空氣內外循環執行器
(2)溫度執行器
(3)空調風門執行器
(4)車門閉鎖器執行器 |
1套 |
51 |
汽車轉向控制器 |
提供汽車轉向燈控制實訓電路 |
1套 |
52 |
晶閘管觸發電路 |
提供單晶晶體管BT33觸發電路,完成單相半控橋式整流及直流調速系統實驗 |
1套 |
七、可完成實驗項目:
(一)汽車電工電子基礎實驗
1.直流電的測量
2.交流電的測量
3.歐姆定律的驗證
4.基爾霍夫定律
5.串聯電路的測量
6.并聯電路的測量
7.短路故障的測試
8.斷路故障的測量
9.電壓損耗的測量
10.電容的測量與使用
11.電感的測量
12.可調電阻的使用
13.熱敏電阻的測量
14.光敏電阻的測量
15.二極管的測量
16.三極管的測量
17.整流管的使用
18.發光二極管的使用
19.晶閘管SCR的測量
20.IGBT的測量
21.熔斷器的測量
22.繼電器的測量
23.數字門電路測量
24.變壓器的使用與測量
(二)汽車電力電子變流技術基礎實驗
1.整流電路的調試與測量(AC-DC)
2.逆變電路的調試與測量(DC-AC)
3.斬波電路的調試與測量(DC-DC)
4.基于晶閘管SCR的半控橋式整流電路(AC-DC)
(三)新能源汽車傳感器實驗
(1)PTC溫度傳感器
(2)胎壓檢測傳感器
(3)空調溫控傳感器
(4)轉速ABS傳感器
(5)汽車倒車雷達探頭
(6)汽車速度傳感器
(三)新能源汽車執行器實驗
(1)空氣內外循環執行器
(2)溫度執行器
(3)空調風門執行器
(4)車門閉鎖器執行器
(三)汽車部分控制器實驗
(1)汽車雨刮電機的控制
(2)汽車玻璃升降器電機的控制
(3)汽車轉向燈的控制
