SG-19B型PLC控制氣壓傳動實驗室設備

時間:2022-03-08 15:31:06

SG-19B氣動PLC控制實訓裝置

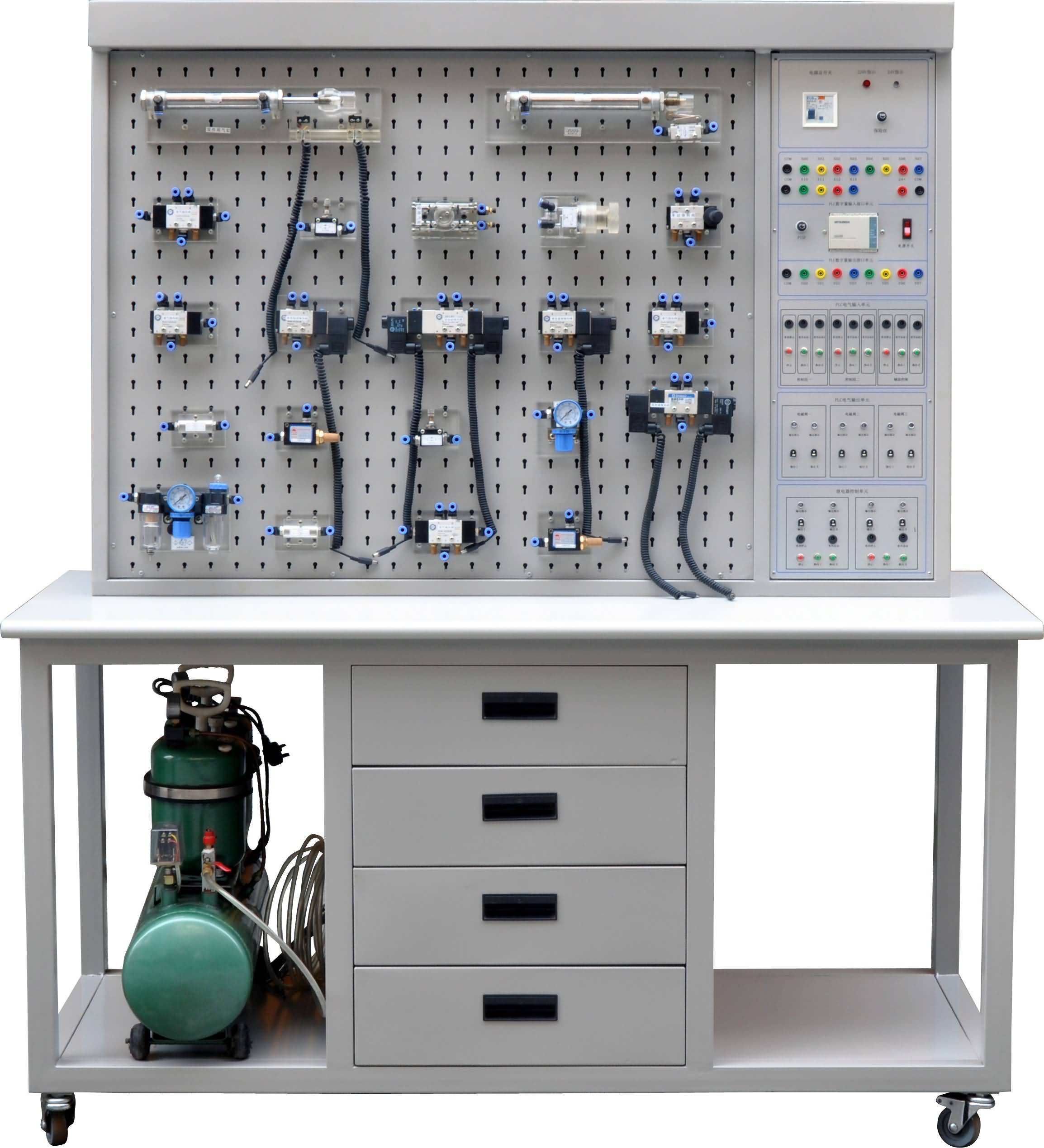

SG-19B型PLC控制氣壓傳動實驗室設備(圖2)  SG-19B型PLC控制氣壓傳動實驗室設備(圖3)

產品信息:
SG-19B型PLC控制氣壓傳動實驗室設備是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求,參考廣大師生的建議,精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外,還可進行模擬氣動控制技術應用實驗、氣動技術課程設計,以及可編程序控制器(PLC)學習及其基本應用實驗等,是機電完美結合的典型的實驗室設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗,同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計,可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能,控制原理及編程技巧等。

一、PLC控制氣壓傳動實驗室設備主要技術參數
1、電源AC 220V  50HZ
2、直流電源:輸入AC 220V,輸出DC 24V/2A
3、可編程控制器(PLC):三菱FX1S-20MR主機  12輸入
   8輸出(繼電器輸出方式)
4、WY5.2雙頭靜音空氣壓縮機(基本配置小型機)電機功率:250W
   電源:AC220V  轉速:2880r/min
5、公稱容量:10L
6、額定輸出氣壓1Mpa
7、實訓裝置外型尺寸:1500mm×650mm×1700mm

二、PLC控制氣壓傳動實驗室設備主要特點
1、氣動PLC控制實訓裝置主要由實訓桌、實訓臺、氣動元件和電器控制器件、可編程控制器(PLC)等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構,實訓桌抽屜內存放液壓元件等。
3、配備工業用常用氣動元件,且均配有過渡底板,可方便、隨意地將元件安插在實驗面板上(面板為“網板型”鐵板沖壓成型)?;芈反罱硬捎每鞊Q接頭,拆接方便快捷。
4、實訓氣源壓力低,電氣控制采用低電壓直流24V電源;實訓氣路、控制電路安全可靠,設有手動、自動、順序等控制功能。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制,通過比較突出PLC可編序控制的優越性和先進性,加深對PLC編程器的了解與掌握。

三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路

四、氣動配置清單
序號 分 類 元 件 名 稱 數 量
1 實訓裝置 實訓桌 1
實訓臺 1
2 氣泵 空氣壓縮機WY5.2-雙頭(靜音) 1
3 組合元件 單作用缸 QGX25ⅹ100 1
雙作用缸 QGX25ⅹ100 1
旋轉氣缸(透明有機玻璃) 1
三聯件 AC2000 1
減壓閥(帶壓力表)AR2000 1
手動換向閥 H210—08 1
單電磁換向閥(二位五通)4V210-8(DC24V) 2
雙電磁換向閥(二位五通)4V220-8(DC24V) 1
雙電磁換向閥(三位五通)4V230-8(DC24V) 1
單氣換向閥(二位五通)4A210—08 2
雙氣換向閥(二位五通)4A210—08 2
行程閥(機控)MOV—2 1
行程閥(按鈕)MOV—3A 1
或門型梭閥ST—02 2
快速排氣閥1/4 QE—02 2
單向節流閥RE—02 2
單向閥1/4 2
順序閥(透明有機玻璃) 2
氣容 1
六通(透明有機玻璃) 2
4 附    件 氣管 PU6ⅹ4 20米盤
5 電器配件 行程開關(裝在缸體上) 2個
編程電纜(三菱) 1條
6 工具盒 內六角扳手 2把
螺絲刀 2把
剪刀 1把
活動板手 1把
尖嘴鉗 1把
消聲器(?。?/8 2只
消聲器(大)3/8 1只
三通(T型三通)Ø 6 4只
三通(Y型減徑三通)Ø 8—Ø 6 1只
四通Ø 6 2只
L型(螺紋二通)601 2只
L型(螺紋二通)602 2只
氣孔塞頭Ø 6 5只
生料帶 1個
保險絲3A 2只
7 資料 使用說明書 1冊
光盤(PLC編程軟件,PLC程序) 1碟
