SG-18透明液壓傳動實驗演示系統

時間:2022-03-08 15:32:20

SG-18透明液壓傳動實驗演示系統


SG-18透明液壓傳動演示系統采用透明液壓元件、組合插件式結構、活動油路接頭、通用電氣線路,利用附配工具材料,參照實驗指導書,可以方便的進行各種常用液壓傳動控制的實驗與測試。它集實驗、演示為一身,是高校、高職、高專液壓傳動課程理想的教學設備。

一、主要技術指標:
 本產品的所有液壓元件、演示臺及附件的技術指標均依據《透明液壓傳動演示系統企業標準》 Q/XDJY-95 進行設計、生產、檢驗。它是在原有的 Q/XDJY-95 標準的基礎上進一步改進、完善、提高而形成的,它的發布、備案、實施標志著我公司的產品在性能、質量又跨上一個新的臺階。

二、產品特點 :
1 、液壓傳動具有重量輕 , 功率大 , 結構簡單 , 布局靈活 , 控制方便 , 速度、扭矩、功率均可作無級調節,能迅速換向和變速 ,調速范寬,快速性好,工作平穩,噪音小,元件易實現系列化,標準化,通用化等一系列優點。
2 、采用高精度加工工藝 ,克服了透明有機塑料具有熱塑性 ,容易變形,機械強度差。而液壓元件表面光潔度,結構精度要求高的一系列實際困難。終于研制成功 SG-18 透明液壓傳動演示系統 。 1995 年獲得國家專利( ZL952145995 )
3 、一般多是由方向控制回路 ,壓力控制回路 ,速度控制回路,順序控制回路等基本功能回路組成 。十八種基本控制回路的實驗演示( 擴展實驗可達 60 多項。)使學生能熟識二十多種常用液壓元件的結構,性能,及用途。掌握十幾種基本回路的工作過程及原理,提高學生故障處理及解決問題的能力,在實驗演示中得到啟發,引起興趣。
4 、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。

三、十八種基本液壓傳動控制回路演示內容 :

序號 名 稱 序號 名 稱
1 用換向閥的換向回路 10 回油節流調速回路
2 用 "O” 型機能換向閥的閉鎖回路 11 變量泵調速回路
3 用液接單向閥的閉鎖回路 12 限壓式變量泵和調速閥的復合調速回路
4 壓力調定回路 13 流量閥短接的速度換接回路
5 二級壓力回路 14 二次進給回路
6 用減壓閥的減壓回路 15 用順序閥的順序動作回路
7 用增壓缸的增壓回路 16 用壓力繼電器的順序動作回路
8 用換向閥的卸載回路 17 用電器行程開關的順序動作回路
9 進油節流調速回路 18 用行程閥的順序動作回路

四、配置清單
序號 名 稱 數量 備 注
01 SG-18 型實驗演示臺 1 臺 安裝演示臺上
02 SG-18 型電氣線路面板 1 件 安裝演示臺上
03 拖動電機及調節器速電路 1 套 臺上透明元件
04 齒輪油泵 1 只 臺上透明元件
05 油箱 1 只 組合透明元件
06 輔助油箱 1 只 組合透明元件
07 油缸擋塊頂板 2 只 組合透明元件
08 油缸(帶行程撞塊) 2 只 組合透明元件
09 彈簧回位油缸 1 只 組合透明元件
10 增壓油缸 1 只 組合透明元件
11 單向閥 2 只 組合透明元件
12 液控單向閥 2 只 組合透明元件
13 溢流閥 2 只 組合透明元件
14 先導式溢流閥 1 只 組合透明元件
15 節流閥 1 只 組合透明元件
16 調速閥 2 只 組合透明元件
17 順序閥 2 只 組合透明元件
18 減壓閥 1 只 組合透明元件
19 二位二通電磁換向閥 1 只 組合透明元件
20 二位四通電磁換向閥 2 只 組合透明元件
21 "O" 型三位四通電磁換向閥 1 只 組合透明元件
22 "H" 型三位四通電磁換向閥 1 只 組合透明元件
23 "P" 型三位四通電磁換向閥 1 只 組合透明元件
24 "M" 型三位四通電磁換向閥 1 只 組合透明元件
25 "Y" 型三位四通電磁換向閥 1 只 組合透明元件
26 二位四通行程換向閥 1 只 組合透明元件
27 三位五通手動換向閥 1 只 組合透明元件
28 壓力繼電器 1 只 組合透明元件
29 LX19-001 行程開關(常閉) 2 只 組合透明元件
30 LX19-001 行程開關(常開) 2 只 組合透明元件
31 壓力表 3 只 組合透明元件
32 三通 10 只 組合透明元件
33 四通 5 只 組合透明元件
34 皮管夾子 15 只 組合透明元件
35 220V 電源插頭線 1 條 電器配件
36 電磁閥通用連結線 3 條 電器配件
37 壓力繼電器插頭線 1 條 電器配件
38 活扳手 150mm 2 只
內六角扳手 M6 2 只
內六角扳手 M5 1 只
尖嘴鉗 6# 1 只 孔用擋鉗
6# 1 只 軸用擋鉗 6# 1 只
十字螺絲刀 6# 1 只
十字螺絲 4# 1 只
一字螺絲刀 6# 1 只
一字螺絲刀 4# 1 只
剪刀 5# 1 只
1 盒 實驗檢修工具盒
39 保險管 4A 5 只
彈性插腳 30 只
油管接頭(通用) 5 只
油塞 若干 502 膠水 1 瓶
各種 O 型圈 若干
各種油封 若干
各種內六角 若干
1 盒 檢修備用配件盒
40 毛巾 5 條 附 件
41 透明液壓皮管 1 米 材 料
42 專用液壓油 1 壺 材 料
43 油盤 ( 配濾油網 ) 1 只 附 件
44 透明液壓演示系統使用手冊 1 冊 資 料
45 透明液壓演示系統裝箱清單 1 份 資 料

五、技術參數:
1.電源:AC: 220V 50HZ
2.實驗臺外形尺寸: 1600mm×1000mm×740mm
3.實驗支架尺寸: 1100mm×600mm
4.PLC可編程序控制器:松下FP1-C14型主機,8輸入、6輸出。
5.低噪音空氣壓縮機:電源 AC220V 功率:360W
6. 液壓實驗泵站
工作電源:AC:220V 電機功率:750W 電機調速范圍: 0-1500轉/分
安全限速范圍:
1000-1500轉/分油泵輸出最高工作壓力:2.5MPa安全壓力設定范圍:0.3 - 2.5 MPa液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

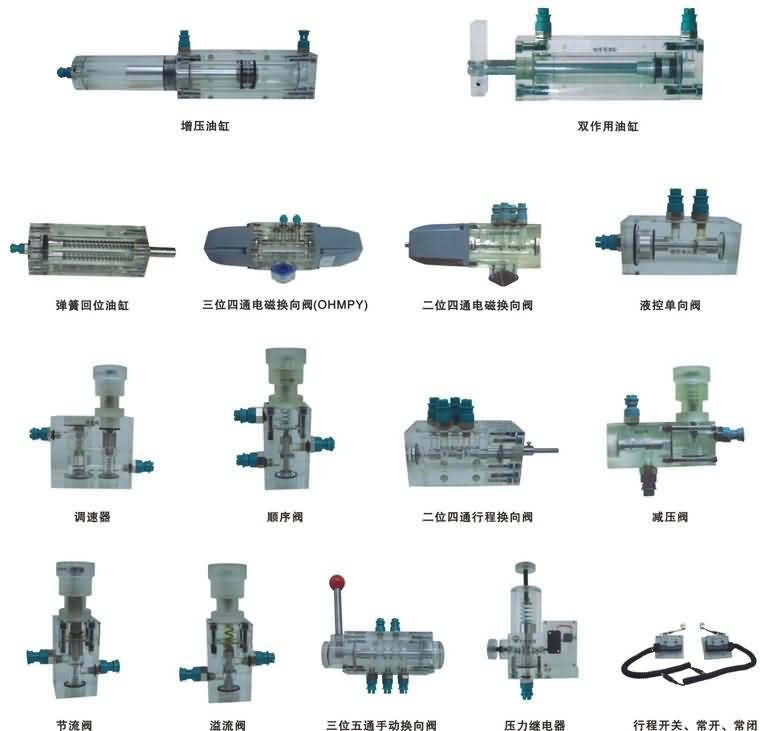

六、液壓元件

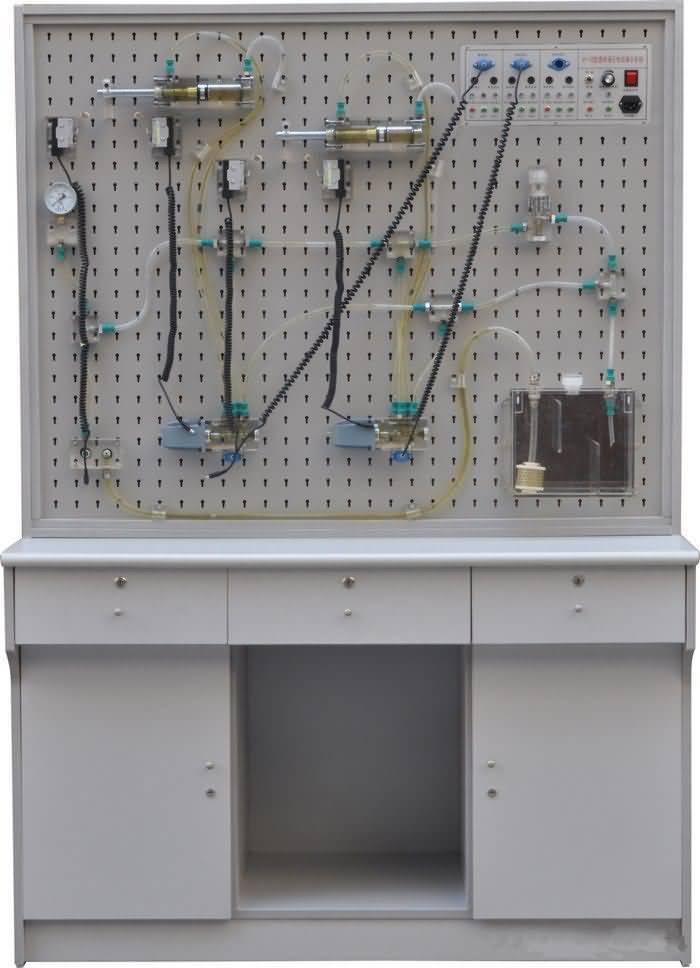

 SG-18透明液壓傳動實驗演示系統(圖2)
