一．概況
推土機是一種能夠進行挖掘、運輸和排棄巖土的土方工程機械，在露天礦有廣泛的用途。例如，用于建設排土場，平整汽車排土場，堆集分散的礦巖，平整工作平盤和建筑場地等。它不僅用于輔助工作，也可用于主要開采工作。
推土機是工程機械中的重要設備，它廣泛應用于土石方施工作業中。具有操作方便、適用性強等優點。通過實訓，可引導學生進行創新設計的積極思維，培養其綜合設計能力和實踐動手能力。是液壓傳動與控制實驗室理想的綜合創新性實驗裝備。
二．實驗項目：
1.液壓傳動及元部件結構及工作原理觀摩，拆裝實驗。
2.液壓推土機演示操作控制實驗。
（1）鏟土作業：鏟斗定位控制，即鏟斗上、下調整，鏟斗角度定位操作。
（2）運土作業：推土機履帶工作。
（3）卸土作業：運土到位后，鏟斗抬起，朝前翻轉卸土操作。
（4）返回作業：卸土完成后，推土機返回原位。
3.PLC軟件仿真及操作控制實驗。
4.可編程控制器（PLC）電氣控制實驗，機—電—液控制實驗。

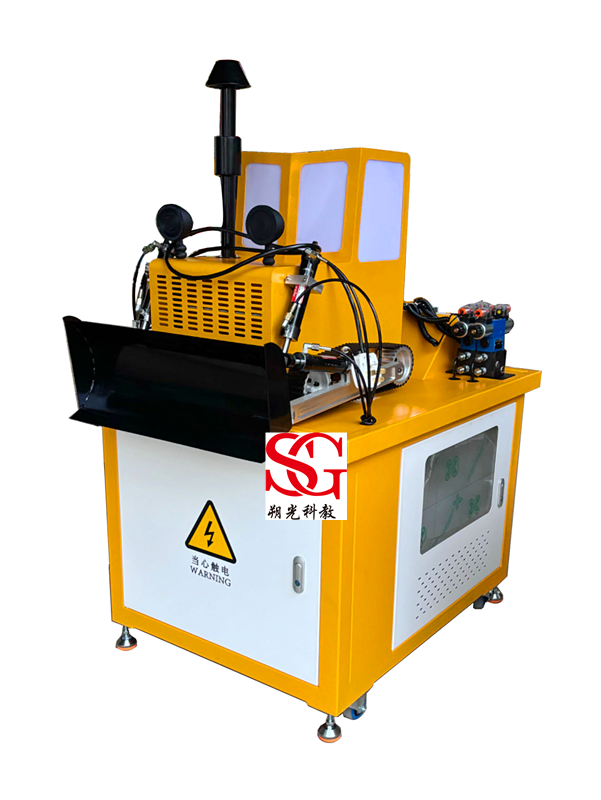

三．基本結構：
1．實驗臺采用冷軋鋼板與鑄鋼件制作（并經過噴塑防腐蝕處理），外觀逼真，集液壓、機械、控制于一體。
2．推土鏟金屬結構，能根據作業要求可以上、下抬起、落下并能調整鏟斗角度，運動速度可以調節，采用液壓控制。整體結構緊湊協調，美觀大方，牢固性強，可供6-8人實驗。
四．主要功能：
1.實驗臺為臺式結構，按實物比例縮小，外觀逼真，集液壓、機械、電器控制于一體。
2.實驗臺能模擬推土機的推土作業，鏟土（推土）—運土—卸土—空載返回等。
3.推土鏟斗采用整體式鋁合金制作，根據作業要求可以上、下抬起，并且能調整前傾角度，運動速度可以調節，采用液壓控制；運土?xí)r模擬履帶運動；整體結構緊湊協調，可供4-6人實驗。底盤配履帶式運動可控可調
五．技術參數：
1.電機：液壓專用電機 功率：1.5kW 轉速：1420 r/min
2.油泵：變量葉片泵 額定排量： 8ml/r 額定壓力：7MPa
3.外形尺寸：（1）工作臺尺寸： 800× 640× 640 mm （2）實驗臺尺寸：1200×640×1250 mm
4電壓380V/220V，對地漏電電流超過30mA時自動切斷電源，電器控制盒采用直流24V，過壓保護。
5.所用的液壓元器件全部是采用工業產品，使學生實驗時操作感受真實。
6.油管采用高壓管，壓力可達17MPa；金屬件采用經過噴防腐蝕處理的冷扎鋼板、鑄鋼件及鋁合金制作。
